TWS Bluetooth-øretelefonantenne
Den største grunnen til at Bluetooth-hodetelefoner er så populære er at de er trådløse og kvitter seg med sjakkene til kablede hodetelefonkabler. Bluetooth-headset sender signaler gjennom radiobølger, så antennedesign er veldig viktig. Denne artikkelen introduserer kort de vanlige typene antenner som brukes i håndholdte digitale produkter.
1. PCB-antenne.
PCB-antennen er en antenne direkte sammensatt av kobberfolie på PCB-kretskortet, som har fordelene med lav pris, høy batchstabilitet og ingen feilsøking i produksjonen. Ulempen er at den kun egner seg for et enkelt frekvensbånd, og fordi den er sammensatt av PCB kobberfolie, er antenneposisjonen relativt begrenset. I tillegg krever PCB-antennen generelt en stor takhøyde, og størrelsen på selve antennen er også stor. PCB-antenner er mye brukt i bærbare datamaskiner, TV-bokser osv. PCB-antennene i Bluetooth-headset er vist i følgende figur:

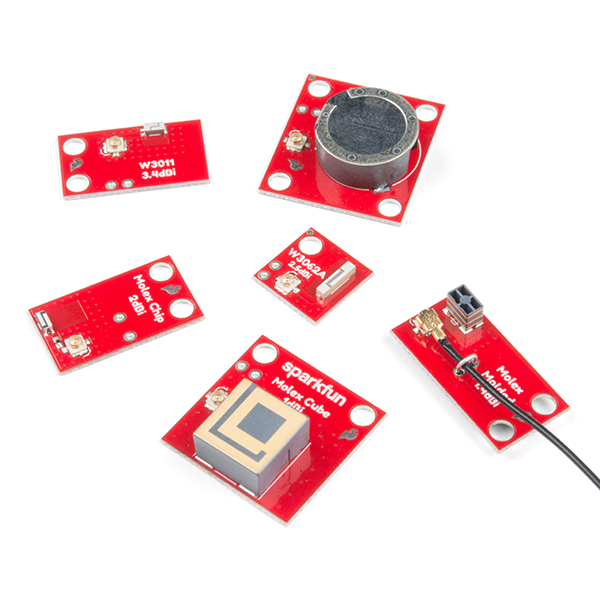

2. Keramisk antenne.
Den keramiske antennen er en miniatyrisert antenne som passer for Bluetooth-enheter. Den tar liten plass og har god ytelse. Den har en smal båndbredde og det er vanskelig å oppnå flere frekvensbånd. Det kan effektivt forbedre integreringen av hovedkortet og redusere begrensningen av antennen på ID.; Designet må importeres i begynnelsen av definisjonen av brettet. Keramiske antenner er delt inn i blokkkeramiske antenner og flerlags keramiske antenner:
Blokkantenne: Hele den keramiske kroppen sintres ved høy temperatur og deretter trykkes metalldelen av antennen på overflaten av den keramiske blokken.
Flerlagsantenne: Avfyringen tar i bruk lavtemperatur-samfyringsmetoden for å si at flerlags keramikken er stablet og justert og deretter sintret ved høy temperatur, slik at metalllederen til antennen kan skrives ut på hvert keramisk dielektrisk lag i henhold til designkravene, slik at den effektivt kan redusere størrelsen på antennen, og kan oppnå formålet med å skjule antennen.
Siden den dielektriske konstanten til selve keramikken er høyere enn for PCB-kretskortet, kan bruken av en keramisk antenne effektivt redusere størrelsen på antennen samtidig som antennens ytelse sikres. Ulempen med keramiske antenner er at de har konsistensproblemer, de er store, og de er også begrenset når de plasseres. Keramiske antenner er de mest brukte i IoT-produkter, som GPS-antenner og Bluetooth-antenner.
3. LDS-antenne.
LDS-antenneteknologi er laser-direkte-strukturerende teknologi, som bruker en datamaskin til å kontrollere bevegelsen til laseren i henhold til banen til det ledende mønsteret, og projiserer laseren på den støpte tredimensjonale plastenheten. I løpet av noen få sekunder aktiveres kretsmønsteret. Prinsippet ligner på en PCB-antenne, forskjellen er at LDS bruker formen på antennen til å projisere en laser på et plasthus, og galvanisering for å danne en metallantenne i løpet av få sekunder. Den største ulempen med LDS-antenne er den høye kostnaden og den kompliserte prosessen. Den største fordelen er at antennen kan plasseres direkte på baksiden av kabinettet slik at klaringsområdet til antennen er stort og antenneeffektiviteten høy. Det er for tiden mye brukt i avanserte smarttelefoner, smartklokker/bånd og Bluetooth-headset.
