Koblinger brukes veldig ofte, og alle er kjent med koblinger. Men under bruk av kontakten kan det være et problem med tilkoblingsfeil. I denne artikkelen vil redaktøren introdusere årsakene til feilen i koblingsforbindelsen. I tillegg vil denne artikkelen ta for seg vurderingene for kort-til-kort-kontakttesting.
1. Diskusjon om årsaken til koblingsfeil
Sammenlignet med den ytre lederen, er den indre lederen til kontakten mindre i størrelse, og den indre lederen med dårlig styrke er mer sannsynlig å forårsake dårlig kontakt og føre til svikt i kontakten.

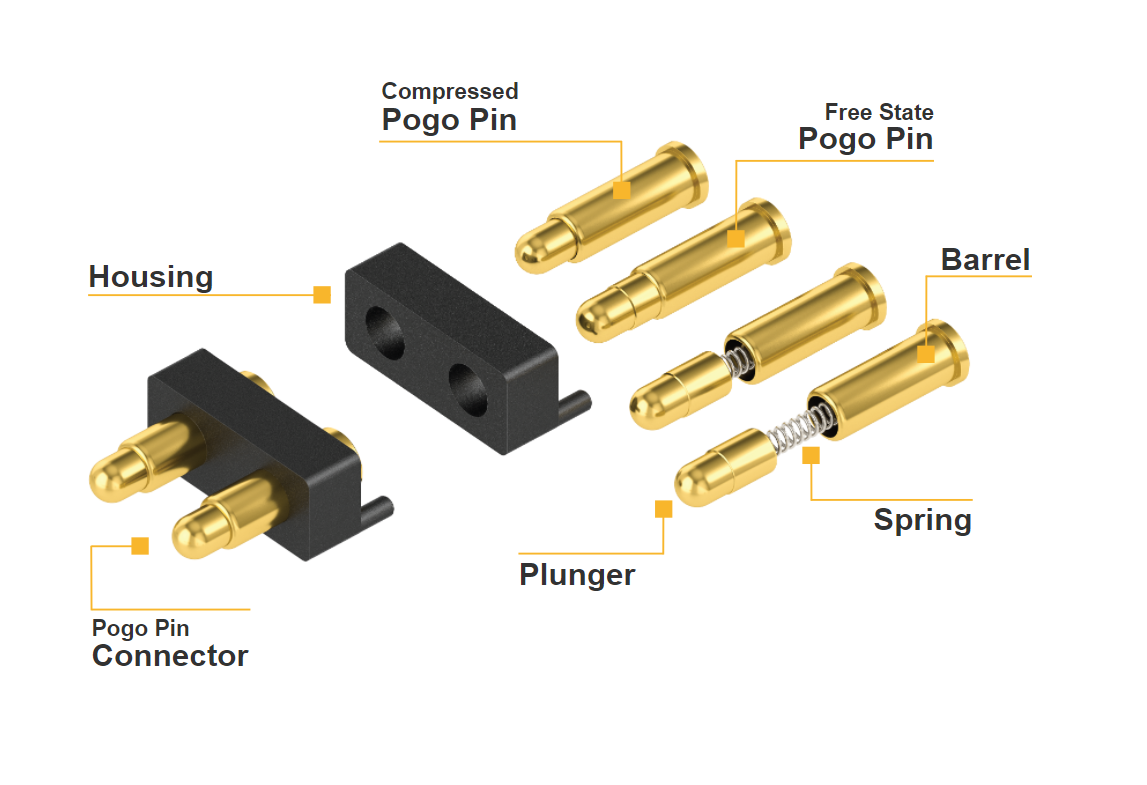

De fleste av de indre lederne til kontakten bruker elastiske tilkoblingsmetoder, for eksempel elastisk tilkobling av fjærklotype, elastisk tilkobling av sokkelsportype, elastisk tilkobling av belgtype, og så videre. Blant dem er den slissede elastiske forbindelsesstrukturen til jekken enkel, behandlingskostnadene er lave, monteringen er mer praktisk, og bruksområdet er det mest omfattende.
1. Den indre lederen er ikke festet godt
For monteringsbehov, i strukturen til mange RF-koaksiale kontakter (som N-type, 3,5 mm), er den indre lederen delt i to deler ved den dielektriske støtten og deretter koblet til med skruer. Men på grunn av den lille diameteren til den indre lederen, hvis limet ikke påføres den gjengede forbindelsen for å fikse den under montering, er tilkoblingsstyrken til den indre lederen svært dårlig, spesielt for noen små RF-koaksiale kontakter. Derfor, når koblingen er koblet til og fra mange ganger, under langvarig påvirkning av vridning og spenning, kan den indre ledertråden løsne og falle av, noe som resulterer i tilkoblingsfeil.
En av de ofte brukte strukturene til RF-koaksiale kontakter er at den indre lederen, den dielektriske støtten og den ytre lederen er festet sammen med lim. Hvis mengden lim som påføres i denne strukturen ikke er nok eller limets koblingsstyrke ikke er nok under montering, kan den limte delen brekke på grunn av kraften under bruk, noe som vil føre til at den indre lederen roterer eller beveger seg aksialt, og de indre lederne En god elektrisk kontakt kan ikke dannes og forbindelsen svikter.
Forbedringsmetode: Når koaksialkoblingen er montert, kan en passende mengde ledende lim eller gjengelåsemiddel påføres den gjengede forbindelsen for å øke påliteligheten til den gjengede forbindelsen. Det bør velges lim med høyere bindestyrke, og limet må fylle hele det limte hullet ved liming; rifling ved den limte delen av den indre lederen øker kontaktområdet mellom den indre lederen og limet for å forhindre at den indre lederen roterer; juster den indre lederen riktig De radielle dimensjonene og toleransene til lederen, den ytre lederen og den dielektriske støtten gjør tilpasningen mellom den indre lederen og den dielektriske støtten, mellom den dielektriske støtten og den ytre lederen til en interferenspasning, og kan også gjøre at tre passer bedre sammen.
2. Feil størrelse på kontakten eller stiften til den indre lederen
Hvis hulldiameteren til den indre lederen til jacken er mindre enn den spesifiserte størrelsen når tappen til stiftens indre leder kommer inn i jacken, vil jacken bli overekspandert, deformasjonsmengden vil overskride dens elastiske deformasjonsområde, plast deformasjon vil oppstå, og lederen i jacken vil bli skadet; Tvert imot, hvis diameteren på stiften er for liten, når stiften og jacken er tilpasset, er gapet mellom tappen og veggen på jacken for stort, de to indre lederne til kontakten kan ikke være i nær kontakt , blir kontaktmotstanden stor, og kontaktens elektriske ytelsesindikatorer vil også være dårlige.
Forbedringsmetode: Enten matchingen av jack og tappen er rimelig, kan vi bruke innsettingskraften og retensjonskraften til standardmålepinnen og lederen i jacken for å måle. For koblinger av N-type, skal innsettingskraften når diameteren Φ1.6760 pluss 0.005 standardmålerstiften matches med jekken være mindre enn eller lik 9N, og holdekraften når diameteren Φ1.6000-0.005 standard gauge pin og den indre lederen av jack er matchet Større enn eller lik 0,56N.
Derfor kan vi bruke innsettingskraften og retensjonskraften som inspeksjonsstandarder. Ved å justere størrelsen og toleransen til sokkelen og stiften, samt aldringsbehandlingsprosessen til lederen i fatningen, kan innsettingskraften og holdekraften mellom stiften og sokkelen justeres. i et passende område.
