Fra "utseende" til "indre", sorter sammensetningen av TWS-hodetelefoner omfattende
TWS-øretelefoner er et veldig populært produkt i det nåværende markedet for forbrukerelektronikk. Mobiltelefonmerker, tradisjonelle lydprodusenter og nye TWS-øretelefonmerker lanserer stadig nye produkter. Med forbedringen av produktytelsen og den kontinuerlige berikelsen av funksjoner, har det blitt anerkjent av flere og flere forbrukere, brukerpopulasjonen blir raskt populær, og markedet fortsetter å utvide seg.
Den raske utviklingen av TWS-øretelefoner har også drevet den raske veksten i salget i relaterte industrikjeder som hovedkontrollbrikker, strømstyringskretser, trådløse lademottakerbrikker, ladeboksbatterier, ørepluggbatterier og sensorer. For ytterligere å forbedre markedskonkurranseevnen, blir de relaterte industrikjedeproduktene stadig oppgradert, noe som har fremmet forbedringen av ytelsen, funksjonen og kvaliteten til TWS-øretelefoner, og dannet en god sirkel for å fremme den stabile og sunne utviklingen av TWS-øretelefonene marked.
I Love Audio Network fortsetter å ta hensyn til TWS-øretelefonmarkedet, deler siste markedsinformasjon og produktnyheter for venner i sanntid, og har suksessivt gitt ut nesten 300 demonteringsrapporter. Og denne gangen elsker jeg å lage en komplett liste over TWS-øretelefondeler for alle basert på demonteringen, og se hvor mange deler som trengs for å bygge en TWS-øretelefon~
1. Tolkning av TWS-headsetprodukter
TWS-øretelefoner er True Wireless Stereo-øretelefoner, som fullstendig forlater veien for ledningsforbindelse på utsiden, og hovedsakelig realiserer trådløs overføring gjennom Bluetooth-teknologi. Hovedfunksjonene er å lytte til sanger, snakke, se på videoer, spill osv., og den har også et stort potensial for å bære multimediaportaler i fremtiden.
Når det gjelder produktform, er den viktigste egenskapen til TWS-øretelefoner at de to øretelefonene eksisterer uavhengig av hverandre, med verken ledningen koblet til inngangsmobilenheten eller ledningsforbindelsen mellom de to øretelefonene. Den unngår helt sjakler av ledninger og kan bæres på begge ørene, noe som gir en veldig fleksibel og praktisk bruksopplevelse.
Når det gjelder utseendedesign, bruker de vanlige produktene på markedet for tiden to former "håndtak" og "bønnetype". Noen produkter hovedsakelig på sportsmarkedet bruker en mer stabil ørekrokstruktur, samt et beinledningshodesett under You. Unik øreklipsdesign.
I tillegg til den praktiske bruksmetoden, er en annen grunn til den raske populariteten til TWS-øretelefoner det perfekte samarbeidet mellom mobiltelefontilbehør og mobiltelefoner, samt den rike funksjonelle opplevelsen sammenlignet med tradisjonelle øretelefoner.
I begynnelsen av fødselen ble TWS-headsettet kritisert for lydkvalitet, batterilevetid, forsinkelse og andre problemer, men den praktiske bruksopplevelsen og det lette og fasjonable designet uten noen ledninger fikk den første gruppen av brukere. Med den kontinuerlige utviklingen av relaterte teknologier har ytelsen til TWS-hodetelefoner gradvis forbedret seg, og brukergruppen har også begynt å øke i stor skala.
I løpet av de siste to årene har tillegget av mange nye funksjoner som aktiv støyreduksjon, anropsstøyreduksjon, romlige lydeffekter, trådløs lading, spillmodus osv. forbedret opplevelsen av bruk av TWS-hodetelefoner og salget av TWS-hodetelefoner ytterligere. har økt raskt. For tiden, når du går på gaten og tar offentlig transport, har TWS-hodetelefoner blitt de mest populære produktene som mobiltelefoner.
Som et lydprodukt er den mest grunnleggende funksjonen til TWS-hodetelefoner fortsatt å møte brukernes behov for musikkavspilling i fritid og underholdning, pendling, kontor og andre scenarier. Med fremveksten av korte videoplattformer vokser også bruken av TWS-headset i filmvisning raskt.
Tillegget av funksjonen for anropsstøyreduksjon gjør at hodesettet er langt unna munnen, men det kan også gi en tydelig ringeeffekt, pluss en praktisk samtaleopplevelse, noe som gjør det til et must-ha-produkt for mange forretningsfolk; og den aktive støyreduksjonsfunksjonen er ytterligere forbedret. Opplevelsen av å bruke TWS-hodetelefoner kan fortsatt gi brukere klare lyd- og videoeffekter i støyende omgivelser.
Ut fra den nåværende trenden med funksjonell bruk av TWS-hodesett, kan funksjoner som helseovervåking og sport også utstyres i fremtiden. Og det kan også bli et uavhengig produkt med utviklingen av teknologi, og lydavspilling kan utføres uten å koble til lydenheten. Og bli tilgangsporten til tingenes internett, utvide rike applikasjonsscenarier.
2. Tolkning av TWS øretelefondeler
Fra produktform, utseendedesign og funksjonell bruk av TWS-øretelefoner ovenfor, snakket jeg om hvorfor TWS-øretelefoner har blitt mer og mer populære de siste årene, og har blitt et must-ha-element for folk. La oss ta en titt på hvilke deler som trengs for å bygge et TWS-headset fra start til slutt.

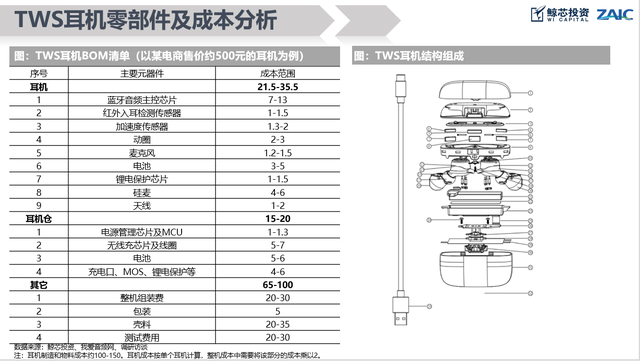

For tiden er de vanlige TWS-øretelefonproduktene på markedet hovedsakelig sammensatt av en ladeboks og to venstre og høyre øretelefoner. Komponentene i ladeboksen bortsett fra skallet inkluderer hovedsakelig en strømstyringsbrikke og MCU, batteri, strøminngangsgrensesnitt, litiumbatteribeskyttelse IC, MOS, trådløs ladingsmottaksspole og brikke (støtter trådløs ladefunksjon), samt bære og koble til disse komponentene PCB-kort, FPC-kabler og ledninger, etc.
Hovedkomponentene i hodesettet inkluderer høyttalere, batterier, mikrofoner, antenner, øredeteksjonssensorer, berøringssensorer, akselerasjonssensorer, Bluetooth-lydkontrollbrikke, støyreduksjonsbrikke (støtter aktiv støyreduksjon), litiumbatteribeskyttelse IC, programminne , osv. Fordi det er to øretelefoner, må alle komponentene konfigureres i par.
1. TWS øretelefontilbehør

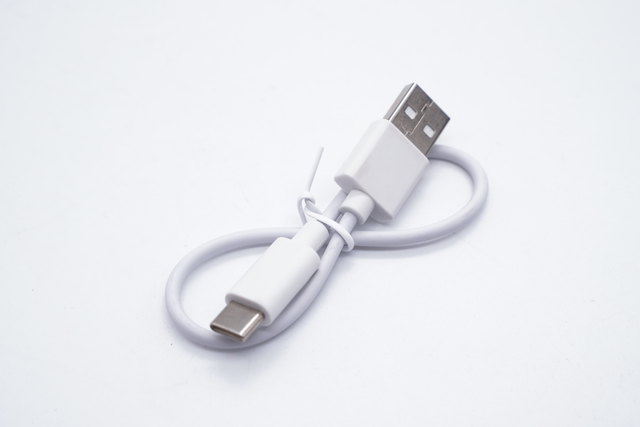

Ladekabel
De fleste av de nåværende mainstream-ladekablene for TWS-headset har blitt oppdatert til Type-C-ladegrensesnitt, og bare noen få gamle produkter bruker fortsatt Micro USB-grensesnittet. Type-C-ladekabelen er kompatibel med mobile enheter som Android-telefoner, datamaskiner og nettbrett. Bare ett sett med ladeenheter er nødvendig for å utføre det, noe som forbedrer bekvemmeligheten.
ørepropper
Ørepropper er standard tilbehør for øretelefoner. Ørepluggene trenger dypt inn i øregangen, danner et lukket rom i øregangen, forbedrer støyreduksjonsytelsen, gir en mer oppslukende lytteopplevelse og forbedrer bærestabiliteten.
De nåværende mainstream TWS-øretelefonene er stort sett utstyrt med store, mellomstore og små størrelser for å møte øregangene til forskjellige brukere. Imidlertid er det også mange merkeprodukter utstyrt med ørepropper i flere størrelser for ytterligere å forbedre brukerens bruksopplevelse.
2. TWS øretelefon ladeboks
form
Mugg er en veldig viktig del av designprosessen til TWS-øretelefoner. I motsetning til ikke-merke øretelefoner, som kan bruke relativt billige hannformer, er merkeøretelefoner stort sett tilpasset eller kjøpt ut direkte, og skaper dermed en forskjell fra andre produkter. Forbedre konkurranseevnen.
Utviklingen av øretelefonformer vil variere i pris i henhold til ulike produktkrav, alt fra grunnleggende 500,000 til 1 million og 2 millioner. Kvaliteten på formen påvirker direkte ytelsesstabiliteten til produktet og brukeropplevelsen.
Ladekasse deksel aksel, magnet
Skaftstrukturen til ladeboksen og magneten brukes hovedsakelig i bryterdekselstrukturen til ladeboksen i TWS-øretelefonen. De to spiller en komplementær rolle. Med Hall-elementet realiseres også den automatiske til-/frakoblingsfunksjonen til øretelefonen.
Flaggskipnivå mellom-til-høy-end-produkter gjør det relativt bra i denne forbindelse og bruker generelt en separat metallakselstruktur for å forbedre styrke og levetid. Med tiltrekning/frastøting av magneter føles bryteren jevn og behagelig, ikke lett å lukke automatisk, og strukturen er veldig stabil etter lukking av dekselet. Lavprisprodukter bruker stort sett en integrert skaftstruktur, som er lett å automatisk åpne og lukke dekselet, og noen produkter har en løs struktur.
PCB trykt kretskort
Trykte kretskort, også kjent som trykte kretskort, er bærere av elektriske koblinger for elektroniske komponenter. TWS-hodetelefoner er intet unntak. Den største fordelen med å bruke kretskort er å redusere lednings- og monteringsfeil betraktelig, og forbedre nivået på automatisering og produksjonsarbeid.
Batteri
Batteriene i TWS-hodetelefonens ladeboks er vanligvis softpack-polymerbatterier, som hovedsakelig er delt inn i to typer: firkantede softpack-batterier og sylindriske batterier, som er ansvarlige for å gi reserveenergi til øretelefonbatteriet og den interne kretsen til ladeboks. Under normale omstendigheter brukes bare ett batteri i ladeboksen, og kapasiteten er 300-600mAh. Men for øyeblikket har noen produkter begynt å bruke to-batteriløsningen, som kan utnytte det indre rommet bedre, øke batterikapasiteten og dermed forbedre den totale batterilevetiden.

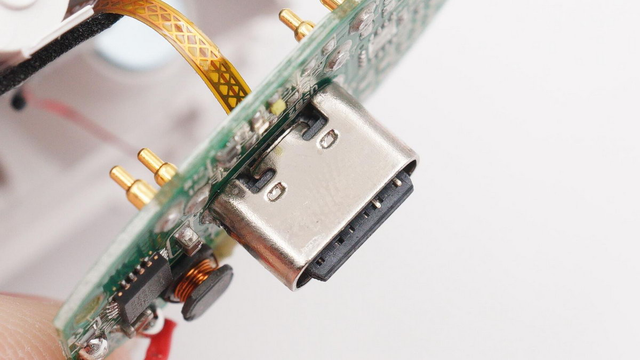

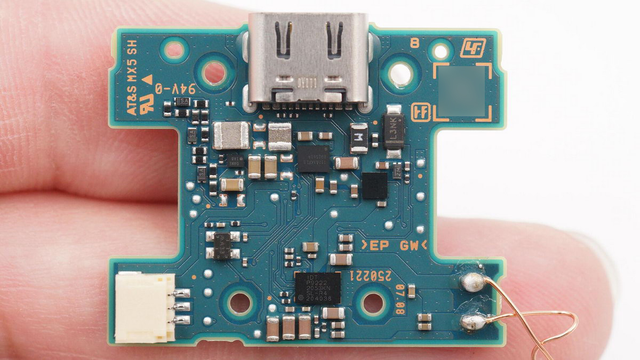

ladegrensesnitt
USB Type-C er den nyeste standarden for USB-grensesnittform. Type-C-grensesnittet har fordelene med liten størrelse og kan brukes uavhengig av for- og bakside. Den har sterk allsidighet i det nåværende markedet for forbrukerelektronikk. Derfor har de nye TWS-øretelefonproduktene blitt oppdatert til Type-C-grensesnittet, og bare noen få gamle produkter på salg har Micro USB-grensesnittet.

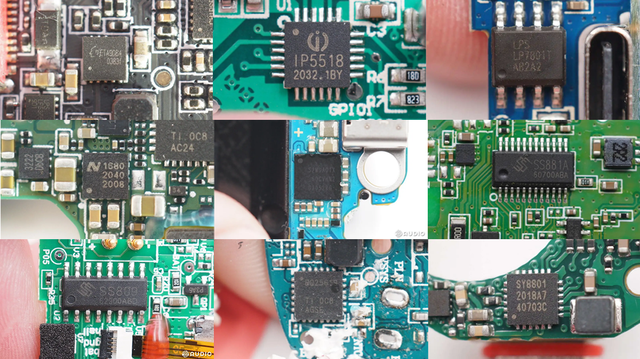

strømstyringsbrikke
Strømstyringsbrikken er installert i TWS-øretelefonrommet, som hovedsakelig spiller to roller: den ene er ansvarlig for å lade batteriet inne i laderommet, og den andre er ansvarlig for boost-utgangen til batteriet inne i laderommet for å lade øretelefonene . I tillegg er det også nødvendig å implementere sikkerhetsbeskyttelse for å forhindre at det innebygde litiumbatteriet overlader, overutlading, overstrøm, kortslutning og andre beskyttelsesfunksjoner.
Strømstyringsbrikkesettet inkluderer en ladebrikke, boost-omformer for synkron likeretting, spenningsregulator for lavt utfall, lastbryter, inngangsoverspenning, overstrømbeskyttelsesbrikke osv. Det er tre vanlige moduser for strømstyringsbrikker: den tradisjonelle løsningen med PMIC pluss generell bruk MCU, den fullt integrerte løsningen for lader pluss boost pluss MCU single-chip, og løsningen av single-chip lader pluss MCU og plug-in boost.

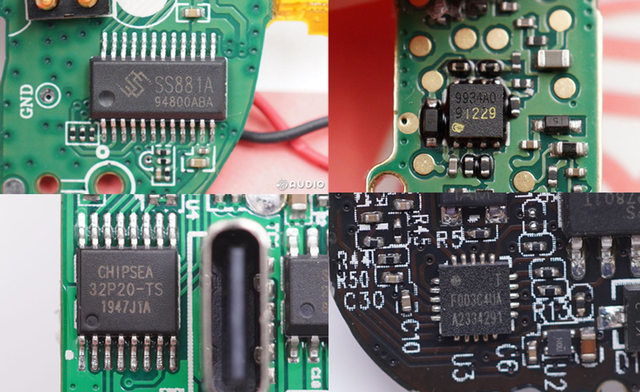

Laderom MCU
MCU er (Microcontroller Unit) mikrokontrollenhet. Hovedfunksjonene til TWS headset ladekasse MCU er: ladehåndtering (lading pluss boost), interaksjonen mellom skuffen og headsettet (kommunikasjon, Bluetooth-forbindelse), og interaksjonen mellom skuffen og mobiltelefonen (nøyaktig kraft The pop -up-vinduet viser, bruk Bluetooth for datatransparent overføring), trådløs lading.

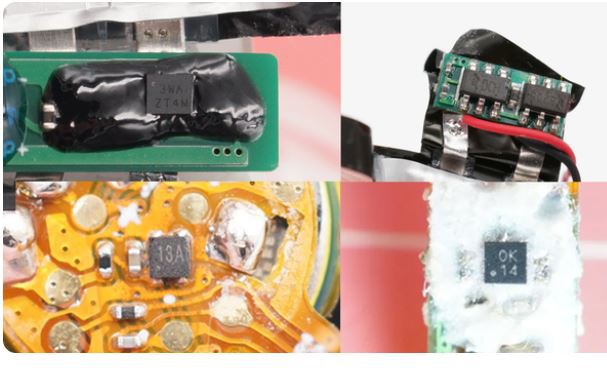

Litium batteri beskyttelsesbrikke
Litiumbatteribeskyttelsesbrikken innser hovedsakelig beskyttelsen av overlading, overutlading og overstrøm av batteriet ved å oppdage spenningen og strømmen til batteriet for å sikre sikker og stabil bruk.
Kontakt: BTB-kontakt, metallkuppel, metallpogo-stift
Kontakten er enheten som kobler sammen de ulike komponentene i TWS-headsettet. Gjennom tilkobling av disse kontaktene kan TWS-headsettet realisere tilkoblingsoperasjonen mellom de ulike komponentene. For tiden inkluderer produktene som brukes i TWS-øretelefoner hovedsakelig BTB-kontakter, metallsplinter, metallfingerbøl, etc. I henhold til de forskjellige tilkoblede komponentene brukes de best egnede produktene, noe som reduserer arbeidskraft og er lett å oppdage.

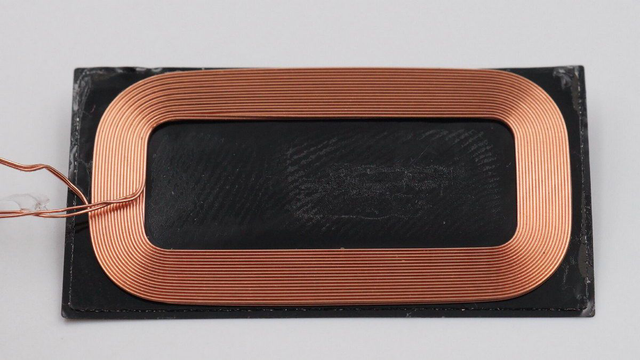

Trådløs lademottakerspole (støtter trådløse ladeprodukter)
Trådløs lading er en funksjon som mange middels til høye flaggskipprodukter vil ha, og gir brukerne en mer praktisk opplevelse. Den trådløse lademodulen er hovedsakelig sammensatt av en trådløs lademottakerspole og en mottakerbrikke.
Senderspolen til den trådløse laderen genererer en viss strøm i mottaksspolen gjennom den elektromagnetiske induksjonseffekten basert på en viss frekvens av vekselstrømmen, for å overføre den elektriske energien fra sendeenden til mottakerenden, med den trådløse lademottakerbrikken , og deretter lade batteriet i TWS-ladeboksen drevet av.

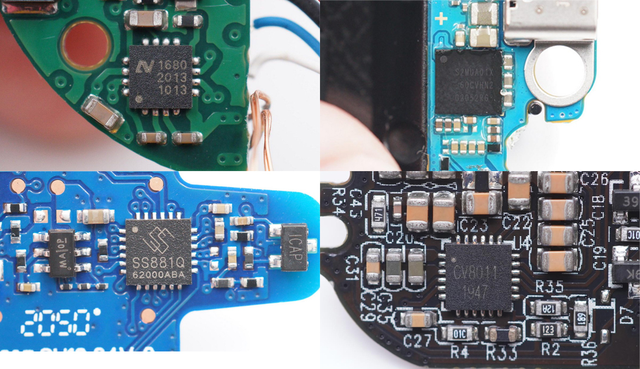

Trådløs ladebrikke (støtter trådløse ladeprodukter)
Den trådløse ladebrikken er en strømstyringsbrikke for trådløs inngangsstrøm. Den integrerer ladeenheten og strømstyrings- og beskyttelsesfunksjoner. Den er utstyrt med en trådløs lademottaksspole for å realisere den trådløse ladefunksjonen for TWS-hodetelefonladeboksen.

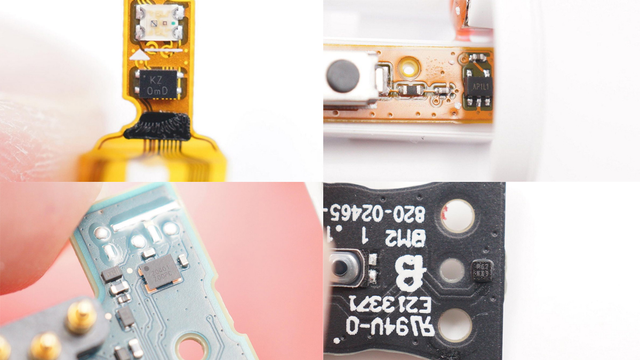

Hallelement
Hall brukt i TWS-øretelefoner spiller hovedsakelig funksjonen til automatisk tilkobling og automatisk frakobling av bryterdekselet, som er veldig praktisk tilbehørsstøtte for TWS-øretelefoner. Hall-elementet registrerer magnetfeltendringene når lokket på ladeboksen åpnes og lukkes, og varsler deretter ladeboksens MCU og headsettet om å pare eller koble fra den tilkoblede enheten.

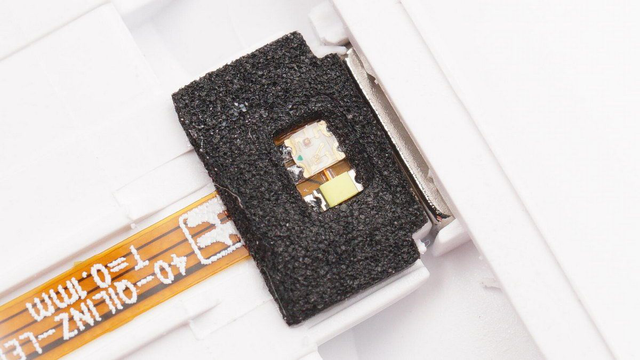

Blinklys
Indikatorlyset brukes til TWS-hodetelefonens ladeboks for å gi tilbakemelding om gjenværende strøm, ladestatus og andre funksjoner, som hovedsakelig kjennetegnes ved antall, forskjellige farger og flimringsfrekvens.
3. Hodetelefoner
Komponenter som former, magneter, PCB-er, kontakter, LED-indikatorer, lade-ICer og litiumbatteribeskyttelses-ICer i øretelefonene har samme funksjoner som de i ladeboksen, og vil ikke bli beskrevet nedenfor. Hovedsakelig for å se hva som er de forskjellige komponentene fra ladeboksen~
form
TWS-øretelefonformen har blitt nevnt ovenfor, så jeg vil ikke gå inn på detaljer her. Forskjellen fra ladeboksen er at øretelefonene er delt inn i venstre og høyre øre, og på grunn av de forskjellige bruksretningene til venstre og høyre øre, må venstre og høyre øreproppen utvikles separat, og de fleste av dem er symmetriske design. .

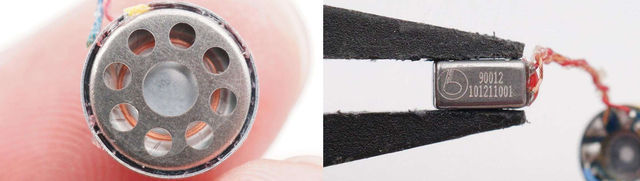

lydenhet
I TWS-øretelefoner spiller lydenheten rollen som å konvertere elektriske signaler til lydsignaler, hovedsakelig inkludert bevegelig spole og bevegelig jern. Disse to lydenhetene vil bli kombinert eller brukt uavhengig av hverandre. Antall enheter som brukes vil øke eller redusere i henhold til lydkvalitetskravene til hodesettet, for eksempel forskjellige løsninger som enkeltvirkende spole, enkeltvirkende strykejern og dobbeltvirkende strykejern. I tillegg har nye løsninger som ringjernsmoduler og bevegelige porselenshøyttalere også dukket opp på markedet.

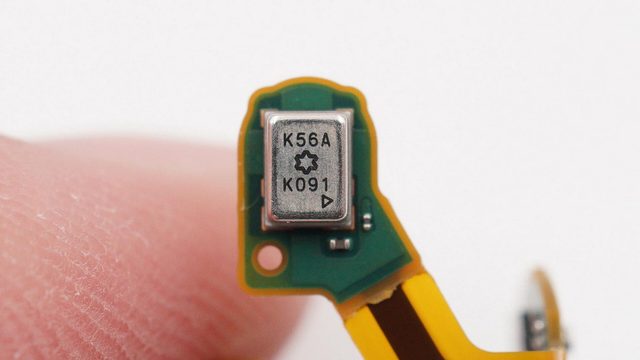

MEMS mikrofon
MEMS-mikrofon er en akustisk sensor som bruker MEMS-teknologi til å konvertere akustiske signaler til elektriske signaler. Funksjonen i TWS-øretelefoner er hovedsakelig for lydopptak. Med støyreduksjonsalgoritmer gir den brukere klare taleanropseffekter og nøyaktig AI. Stemmekontroll og aktiv støydemping.

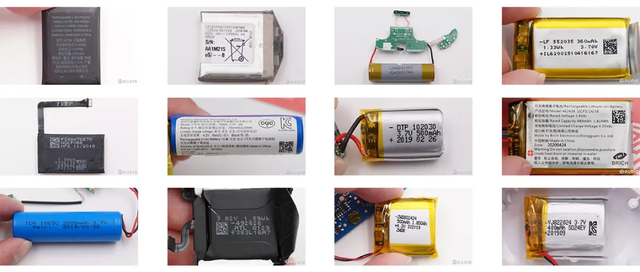

Batteri
Begge øretelefonene til TWS-øretelefonene krever innebygde batterier. For å tilpasse seg forskjellige øretelefonformer er batterier hovedsakelig delt inn i tre typer. Det finnes tre typer myke polymerbatterier, knappebatterier og nålebatterier, som er egnet for forskjellige utseendedesigner, med en kapasitet på 30-60mAh, og brukes til interne kretser, høyttalere og andre komponenter.
Bluetooth-antenne
Antennen er en av de viktige funksjonelle komponentene til TWS-headsettet for å oppnå trådløs tilkobling. Den konverterer hovedsakelig den høyfrekvente strømenergien som sendes ut av Bluetooth-brikken til elektromagnetiske bølger for stråling, eller konverterer romelektromagnetiske bølgesignaler til høyfrekvent strømenergi og sender den til mottakeren. De viktigste Bluetooth-antennene som brukes i TWS-hodesett inkluderer trykte antenner, FPC-antenner, keramiske antenner og LDS-antenner.

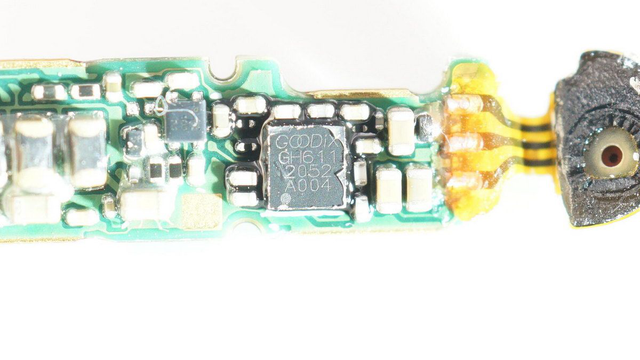

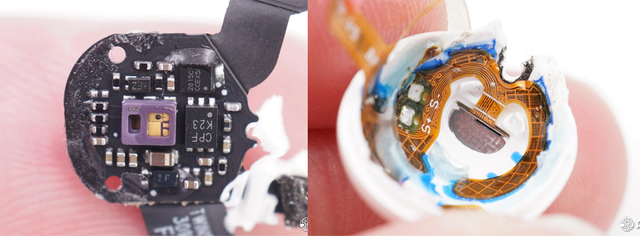

Øredeteksjonssensor
In-ear-deteksjon i TWS-øretelefoner innser den automatiske pausen når øretelefonen fjernes, og avspillingsfunksjonen gjenopptas automatisk når øretelefonen bæres. Den brukes også til å identifisere enkelt/binaural bruksmodus for å bytte, og for å bytte mellom hodesettet og mobiltelefonen under en samtale. De nåværende TWS-øretelefonene er hovedsakelig realisert av en optisk infrarød laser og kapasitiv induksjon.
kapasitiv berøringssensor
For tiden, i TWS-øretelefonmarkedet, består operasjonskontrollen av øretelefoner hovedsakelig av tre metoder: fysiske knapper, berøringsknapper og trykkfølsomme knapper. Berøringsknapper er den mest brukte løsningen for tiden, som kan støtte flere kontrollmoduser som enkeltklikk, dobbeltklikk, trippelklikk, langt trykk og skyve. En kapasitiv berøringssensor er komponenten som gir støtte til den, med berøringsdeteksjon IC, for å oppnå presis kontroll av ulike funksjoner.

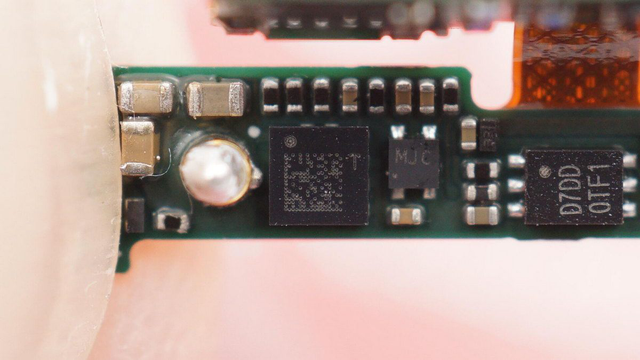

berøringsdeteksjonsbrikke
Berøringsdeteksjon IC har blitt nevnt i den kapasitive berøringssensoren. Den brukes hovedsakelig i TWS-headsettet for å oppdage tilstandsendringen til sensoren, rapportere den til hovedkontrollbrikken og deretter kontrollere de ulike funksjonene ved hjelp av hovedkontrollen. For tiden har mange hovedkontrollbrikker integrerte berøringsdeteksjonsfunksjoner.
Trykkfølsom sensor (støtter trykkfølsomme knappprodukter)
Trykksensoren er en interaktiv måte for den nyeste applikasjonen på TWS-headsettet, som realiserer kontrollen av ulike funksjoner ved å føle trykkendringen. Den har nøyaktighet nær den fysiske knappen, men trenger ikke å åpne hull. Sammenlignet med berøringsknappen er kontrollen mer nøyaktig, og den unngår stetoskopeffekten forårsaket av utilsiktet berøring og banking.
Trykkfølsom brikke (støtter trykkfølsomme nøkkelprodukter)
I likhet med berøringsdeteksjonsbrikken nevnt ovenfor, brukes den hovedsakelig i TWS-headsetprodukter som støtter trykkfølsomme knapper. Den brukes til å oppdage statusen til trykksensoren og rapportere til hovedkontrolleren for å kontrollere ulike funksjoner.
benledningssensor
Benledningssensorer brukes hovedsakelig i noen middels til høye produkter. De bruker hovedsakelig vibrasjon for å avgjøre om det er den viktigste menneskelige stemmen. De brukes til støyreduksjon i samtaler. Benvibrasjonssignalet er kombinert med mikrofonsignalet for å forbedre klarheten i samtalene; den brukes til stemmeinteraksjon, stemmevekkingsfunksjon for å redusere feilutløsende problemer som kan være forårsaket av eksterne lyder, forbedre
Benledningssensorer brukes hovedsakelig i noen middels til høye produkter. De bruker hovedsakelig vibrasjon for å avgjøre om det er den viktigste menneskelige stemmen. De brukes til støyreduksjon i samtaler. Benvibrasjonssignalet er kombinert med mikrofonsignalet for å forbedre klarheten i samtalene; den brukes til stemmeinteraksjon. Stemmevekkefunksjonen reduserer feilutløsende problemer som kan være forårsaket av eksterne lyder og forbedrer nøyaktigheten av interaksjonen.

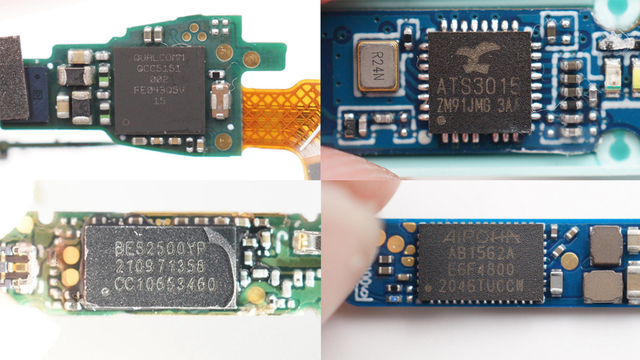

Bluetooth Audio SoC
Hovedkontrollbrikken for Bluetooth-lyd er den viktigste komponenten i TWS-headsettet. Det er grunnlaget for at TWS-headsettet kan realisere funksjoner som trådløs tilkobling, lydbehandling, strømstyring og intelligent interaksjon. Statusen tilsvarer CPU-prosessoren i mobiltelefonen. Hodesettet er hovedsakelig koblet til mobiltelefonen og andre avspillingsenheter via Bluetooth-teknologi, og lydsignalet som sendes av terminalen overføres til de to headsettene samtidig gjennom overvåking, videresending, tokanalstilkobling og andre moduser for å danne et stereoanlegg.
Støyreduksjonsbrikke
Støyreduksjonsbrikken brukes hovedsakelig i TWS-øretelefonprodukter som støtter den aktive støyreduksjonsfunksjonen. Den brukes til å behandle det eksterne støysignalet som samles inn av mikrofonen. Etter behandlingen sendes den tilsvarende omvendte lydbølgen ut, og deretter sender høyttaleren ut den omvendte lydbølgen for å avbryte støyen. Imidlertid, ettersom hovedkontrollbrikken begynner å integrere den aktive støyreduksjonsfunksjonen, brukes den uavhengige eksterne støyreduksjonsbrikken mindre og mindre.

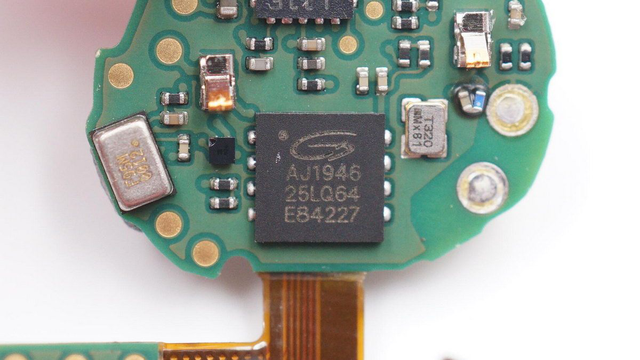

Oppbevaring
Siden TWS-headset for tiden hovedsakelig brukes med mobile enheter som mobiltelefoner, datamaskiner og nettbrett, er det ikke behov for lagring med stor kapasitet inne. Minnet i TWS-headsettet brukes hovedsakelig til å lagre Bluetooth-sammenkoblingsinformasjon og ulike forhåndsinnstilte funksjoner. For tiden er de fleste produktene også integrert i hovedkontrollbrikken.
3. Sammendrag
Forskjellig fra mobiltelefonprodukter, gjør den utsøkte og kompakte designen til TWS-øretelefoner det umulig for vanlige forbrukere å demontere dem selv og lære uavhengig hvilke konfigurasjoner som brukes inne i produktene og hvilke funksjoner som samsvarer. Basert på nesten 300 rapporter om demontering av TWS-hodetelefoner, har I Love Audio.com denne gangen ordnet det i detalj for alle. Selv om det kan være mangler, håper jeg det kan hjelpe noen venner som vil vite mer.
TWS-hodetelefoner kan bli et veldig populært produkt i det nåværende forbrukermarkedet, og deres interne konfigurasjoner gir sterk støtte for dem. Og på grunn av volumbegrensningen trenger produktet et veldig høyt integreringsnivå for å realisere anvendelsen av ulike funksjoner. "Selv om spurven er liten, har den alle de indre organene" kan meget levende beskrive den interne strukturen og konfigurasjonen til TWS-headsettet.
Med den raske utviklingen av TWS-øretelefoner og den kontinuerlige utviklingen av teknologi, slik som strømstyringsbrikken i ladeboksen og hovedkontroll Bluetooth SoC i øretelefonen, blir de omkringliggende små enhetene kontinuerlig integrert, og integrasjonsnivået forbedres stadig. , og dermed gjøre produktkvaliteten mer pålitelig. Kontroll og stabilitet er også bedre. På den annen side blir funksjonene til TWS-hodetelefonene gradvis beriket, og den høyt integrerte interne konfigurasjonen gir også plass til bruk av nye funksjoner i fremtiden.
Fra sluttbrukerens side betyr det at lydkvaliteten forbedres, forsinkelsen reduseres, batterilevetiden er lengre, og brukeropplevelsen blir bedre og bedre. Med den kontinuerlige berikelsen av nye funksjoner som aktiv støyreduksjon og sportshelseovervåking, utvides applikasjonsscenarioene stadig, noe som forbedrer brukeropplevelsen ytterligere.
