POGO PIN-design og produksjonsprosess
Hvordan velge en passende POGO PIN
1. En god POGO PIN-kode må oppfylle følgende tre punkter:
(1)Pålitelig kvalitet
(2)Stabil ytelse
(3) Oppfylle kravene.
Rettidig levering av bestillinger er også svært viktig. Det er best å gå til produsenten av POGO PIN-kontakten for å undersøke. Omfanget av fabrikken, vellykkede løsninger, prosessutstyr, produksjonskapasitet og FoU-kapasitet påvirker alle direkte produktkvalitet, leveringskapasitet og teknisk støtte. Zhongzhengtian har fordeler i designordningen, masseproduksjonskostnader og leveringskapasitet for varer i bransjen. Velkommen venner til å komme til fabrikken for kommunikasjon.
POGO PIN følger tre, tre og fire prinsipper
1,40% av problemene stammer fra et design
Utformingen av fronten er urimelig, og den bakre enden er ubrukelig (for eksempel er fingerbølmunnstykket høyere enn plastplanet, PIN-nålavstanden er uregelmessig, etc.).
2,30% av problemene stammer fra kommunikasjon
I det tidlige stadiet var kommunikasjonen av ulike tekniske krav ikke klar, og den faktiske bruken av produktet var ikke klart, noe som også var en av hovedårsakene til hyppige problemer (for eksempel RF fingerbøl brukes som fingerbøl av ladeboksen, den faktiske arbeidshøyden samsvarer ikke med tegningen, midtavstanden er ikke bekreftet osv.). Forstå kundens funksjonelle krav og anvendelsesområde, og kan mer rimelig anbefale spesifikasjonene og parametrene til Pogo pin;
3.30% av problemene stammer fra prosessen
Monteringen av produktet har flere prosedyrer, og POGO PIN-koden er irreversibelt skadet på grunn av feil drift i produksjonsprosessen (for eksempel er dysen skadet, fremmedlegemer i røret, SMT-kasting, etc.).

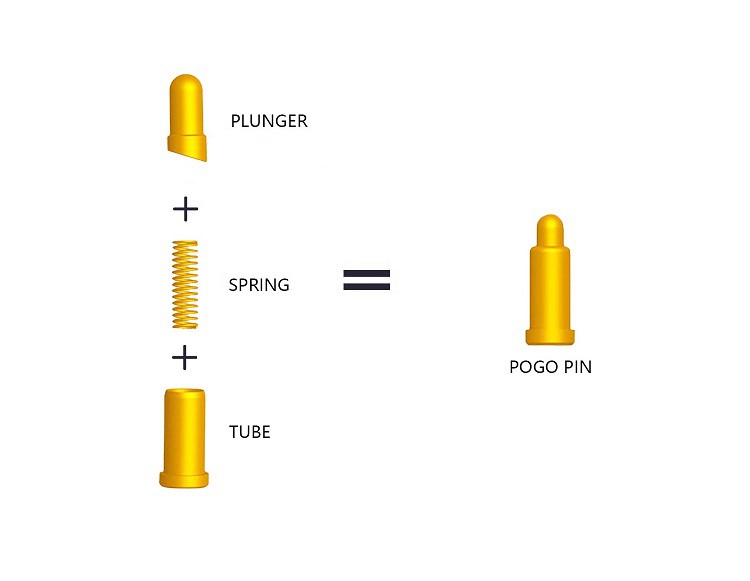

Grunnleggende innføring av POGO PIN-kode

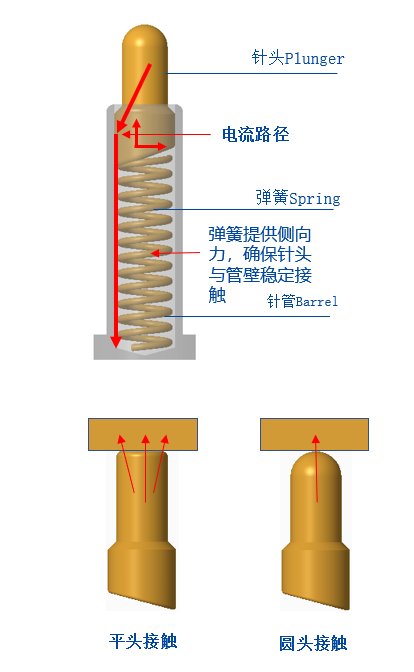

Hvorfor har POGO PIN en skrå struktur: Bunnen av stempelet på Pogo Pin er vanligvis en skrå struktur. Funksjonen til den skråstilte strukturen er å sikre at Pogo Pin holder nålen (Stempel) i kontakt med den indre veggen på nålen (Tube) når den fungerer, slik at strømmen hovedsakelig passerer gjennom. Gullbelagt nål (stempel) og nål (tube) for å sikre stabilitet og lav impedans av Pogo Pin.

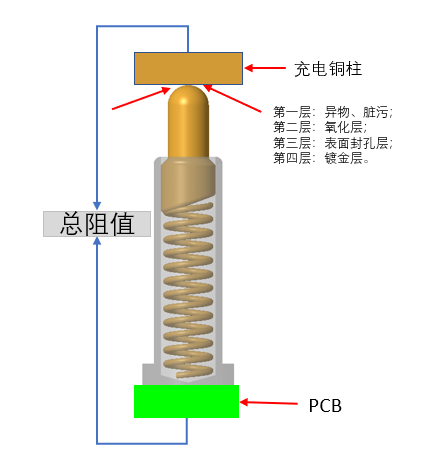

Hvorfor bruker POGO PIN en rund hodestruktur? Fordi Pogo Pin vanligvis er relativt liten, er elastisiteten som kreves ikke så sterk. Hvis den brukes på en kraftbank eller belysning, er elastisiteten fire eller fem hundre gram eller til og med ett eller to kilo. Naturligvis er det bedre å gjøre det flatt. , Det flate hodet har et stort kontaktområde, og kraften er nok til å bryte oksidlaget på kontaktflaten for å få det til å komme helt i kontakt. De fleste av de runde hodene brukes på TWS Bluetooth-hodetelefoner og smarte armbåndsklokker. Maksimal elastisk kraft overstiger ikke 150 gram (den elastiske kraften til fingerbølet på ladeboksen er mellom 20-35gf), og den elastiske kraften til kontakten mellom overflaten og overflaten vil bli spredt, og kobberkolonnen i hodetelefonenden vil ikke bli ødelagt. Oksidlaget er ikke nok, noe som resulterer i utilstrekkelig kontakt og dårlig kontakt. På dette tidspunktet, hvis en rund hodestruktur brukes til å gjøre punkt-til-overflate-kontakt, samles den elastiske kraften på ett punkt, og kontakten vil naturligvis være mye mer tilstrekkelig.
Ytelsesparameter/ytelsesparameter
viktige ytelsesparametere
A. Arbeidsspenning: Mindre enn 12 volt DC
B. Nominell strøm: 1.0 Ampere /Pin
C. Arbeidstemperatur: -40 °C til 85 °C.
D. Oppbevaringstemperatur: 25°C+/-3°C.
E. Fuktighet i arbeidsmiljøet: 10%R.H. til 90% R.H.
F. Holdbarhet (levetid): 10 000 sykluser.
G. Kontaktimpedans: 200 mOhm Maks. @working slag
(Under arbeidsslag: 200mOhm/Max)

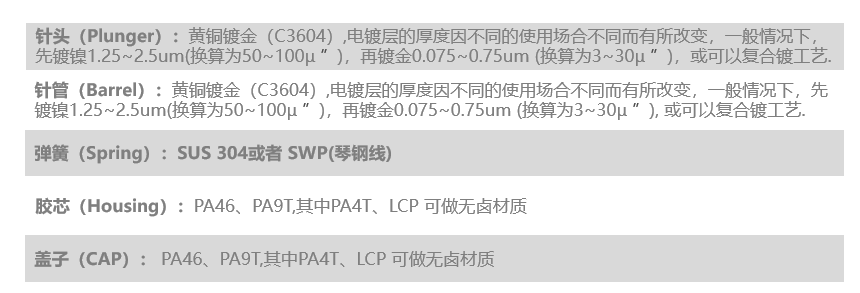

Produksjonsprosess/制造工艺

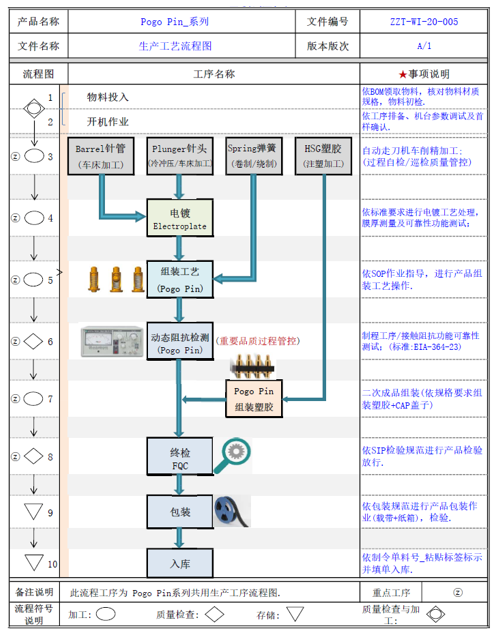

Metode for produktsamling

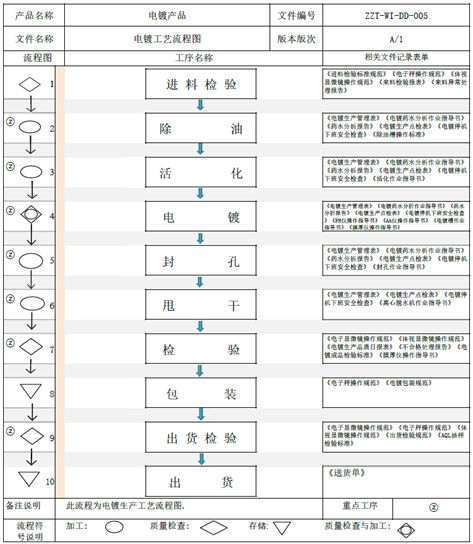

Prosessflyt for elektroplettering
Hvilke parametere må bekreftes i front-end design
(1) Bekreft avstanden fra PCB-kortet til kontaktflaten til kobberkolonnen på øretelefonenden (det vil vilt arbeidshøyden på POGO PIN).
(2) Bekreft avstanden fra PCB-kortet til ladeboksens plastoverflate (det vilt er maksimal høyde på POGO PIN-nålerøret, nålerøret må ikke overstige denne høyden).
(3) Bekreft avstanden mellom midten av PIN-nålen og midten av sirkelen
(Bekreft størrelsen på hatten når du teiper senere, for å forhindre forstyrrelser under SMT-oppdatering).
(4) Bekreft størrelsen på PCB-kortet og plassen under kortet
(Optimalisert og forbedret for POGO PIN).
PS: Diameteren på PCB-kortet anbefales å være 1,6 mm, og fingerbølet anbefales å gjøres om til en gjennomgående struktur slik at effekten er bedre og har følgende fordeler: (1) Patchen er fastere; (2) Nålerøret økes, nålen er forpresset mer, og kontakten er mer tilstrekkelig.
Hvorfor skal bunnen av nålen skråstilles: Hvis den er gjort flat, vil strømmen bli utført av våren, som har høye krav på våren, og våren er så tynn at den er lett å brenne ut.
