Nå for tiden har utallige elektroniske enheter som smarttelefoner, nettbrett, blodsukkermålere osv. strengere og strengere størrelseskrav, og interiøret blir strammere og strammere, så det er ikke mye plass igjen til kontakter. Så jo mindre kontakten blir, jo viktigere blir den. Denne trenden sees også innen forsvars- og romfartsfelt, for eksempel i satellitter, guidede missiler og flyelektronikksystemer, der krav til kompakthet bare kan oppfylles av "miniatyr"-kontakter. Ettersom etterspørselen etter mindre koblinger fortsetter å øke, står designingeniører overfor et nytt sett med utfordringer. De kan ikke lenger sette koblingsdesignet inn i sluttfasen av prosjektet. Mikrokontakter krever omtanke. Det krever at designere forutser en rekke faktorer som emballasje, holdbarhet, strømføringsevne og utskiftbarhet.
Syv retninger av miniatyrkoblingsdesign
1. Vurder koblinger tidlig i designet
"Ingeniører har en tendens til å være så fokusert på å designe det overordnede systemet at de setter kontakten helt på slutten av designet," sa Mitch, vår direktør for produktutviklingsteknikk. "De tror at koblingen er enkel, så de kan sette Til sluttfasen. Da blir de sittende fast med sitt eget design." Han har sett for mange historier om designere som skynder seg å designe koblinger i sluttfasen av design. Han fortalte oss at designere i mange tilfeller ender opp med å velge ikke-standard koblinger for å fullføre designet, noe som ikke bare øker kostnadene, men også forsinker leveringstiden. For å unngå slike problemer anbefaler relevante eksperter at du bør vurdere kontaktene du skal bruke tidlig i designet, og deretter reservere designplass til dem og designe rundt dem. "Det er ingen grunn for deg å si 'Først, bestem deg for hvilken kobling du trenger'," sa Morley, vår produktutviklingsingeniør, "men hvis de gjorde det, ville det faktisk spare dem for mye tid og mye bryderi."
2. Forstå plassbegrensningene
Selv om miniatyrkort-til-kort-kontakter vanligvis er mindre enn 1 mm tykke, brukes de også ofte i tettpakkede applikasjoner. For å løse potensielle emballasjeproblemer, må designere vurdere kretsspor på PCB-en, samt ekstra ledninger koblet til kontaktene. "På grunn av den mindre tonehøyden, må du gjøre sporene og ledningene smalere," sa Mike Higashikawa, produktsjef for Molex-området. Husk også at noen kontakter (f.eks. flekskabelkoblinger) tilbyr muligheten til å vippe forover og bakover. Du må vurdere disse vendemetodene når du designer systemet ditt. For eksempel kan en kobling som vippes bakover være vanskelig tilgjengelig hvis det er en annen komponent foran og bak. Til slutt må designere også være klar over at overflatemonterte enheter noen ganger ikke kan håndtere mindre komponenter. I noen tilfeller trenger de nye vakuumdyser for å løse disse problemene.
3. Finn ut gjeldende lastekapasitet
Ettersom kontaktstørrelsen reduseres, reduseres også strømbærekapasiteten til kontakten. Vanligvis kan mikrokontakter håndtere mellom 200mA og 500mA, som er omtrent halvparten av den nåværende vurderingen av større kort-til-kort-kontakter. For å kompensere for den lavere strømbærende kapasiteten, kan det hende at designere må øke antallet terminaler.
4. Vurder stabiliteten til små/mikroforbindelser
"Jeg trenger å gi råd om dette, ikke bare på designstadiet, men også under monteringsprosessen for å beskytte dem mot skade." Morley, en ekspert på design av mikrokoblinger i RF-applikasjoner, minner om at i hans design av militære, i romapplikasjoner, ble halvparten av kontaktene ødelagt under testfasen.
Unnlatelse av å ta problemet til seg i utgangspunktet kan øke kostnadene, sa han. Skadede kontakter krever rekonfigurering, oppussing og merking. Det kan til og med være behov for dyrere, felt-utskiftbare koblinger for å erstatte, og en slik endring kan legge til en uke eller to til designtiden.
"Det bør bemerkes at du alltid prioriterer eksisterende koblinger, og hvis disse koblingene ikke er kompatible med designet ditt, bør du vurdere å designe dine egne, noe som kan spare deg for mye tid," sa Morley.
5. Vurder enkel utskifting
Hvis utsiden av produktet er lukket, trenger du kontakter som kan skiftes ut fra utsiden. Ellers må du gjøre litt loddearbeid.
"Jo mer du gjør det, desto dyktigere er du på ferdigheter som sveising, men jo høyere er risikoen for skade på hele systemet," sa Morley.
6. Forstå funksjonskravene til kontakten
Leverandører trenger at kundene fullt ut uttrykker deres behov, ellers kan de misforstå kundenes behov. Dette er spesielt viktig når tilpassede koblinger må produseres.
"Nøyaktig artikulering av kontaktens krav er kritisk," sier Story. "Hvis det er uklart eller utelatt, risikerer vi å gå glipp av sentrale krav til designet."
7. Vurder mekanisk påkjenning
Temperatur, sjokk og vibrasjoner skaper stress mellom grensesnitt og kretser. Eksperter foreslår at du bør velge koblinger som unngår effekten av disse kreftene.
"Jeg har sett loddeforbindelser som har gått i stykker på noen PCB-kort," sa Morley. "Når en kontakt er godt festet til brettet eller ytre struktur, må den tåle støt- og vibrasjonskreftene, ellers vil den bli Det kan oppstå sprekker."
Morley anbefaler at ingeniører bruker et sammenkoblet system for å minimere oppbygging av spenning mellom monteringsstrukturen og koblingspunktene. "Det er en rekke leverandører som tilbyr slike systemer," sa han. "Designere bør følge nøye med på dette."

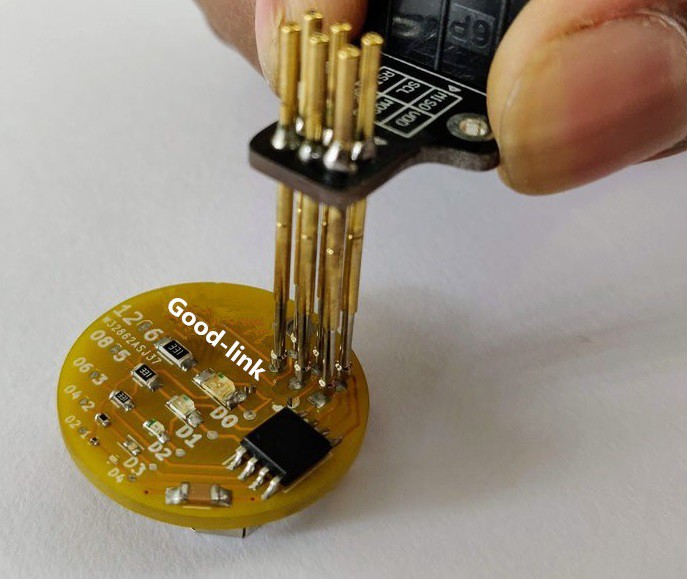

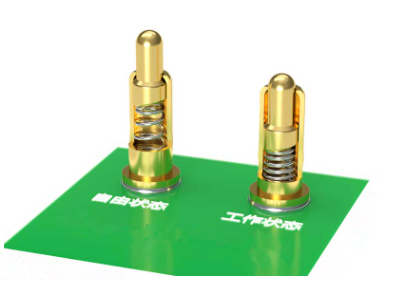

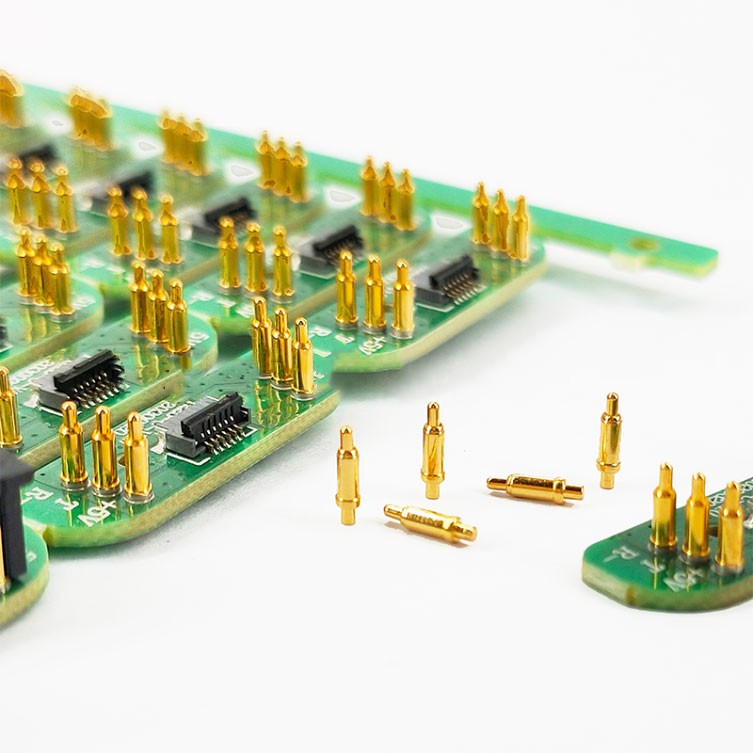

Pogopin-kontaktprodusenter leverer - Shenzhen ZZT Precision Electronics Co., Ltd.

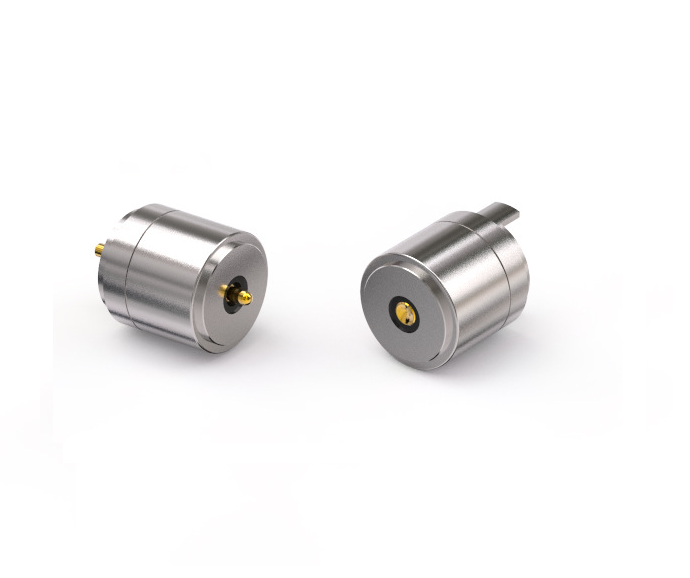

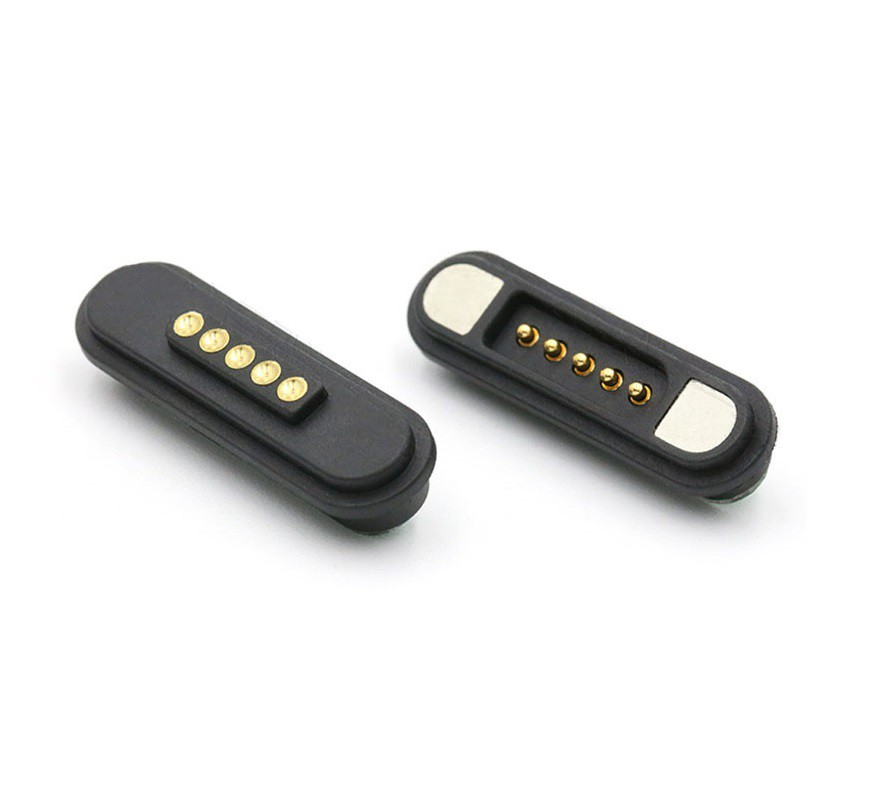

Grunnlagt i 2007, er det en høyteknologisk bedrift med presisjonsforbindelse som den ledende faktoren og teknologiutvikling som kjernen, som integrerer FoU, produksjon og salg. Våre hovedprodukter er POGO PIN, POGO PIN-kontakt, magnetisk kontakt, magnetisk ladedatakabel og adsorpsjonskontakt. Våre produkter er mye brukt i smart wear, mobilkommunikasjon, digitale kameraer, biler, medisinsk utstyr og andre felt.
