Introduksjon av True Wireless (TWS) Bluetooth Headset Antenne
De siste årene har markedet for ekte trådløse (TWS) Bluetooth-headsett vært ekstremt varmt, og ulike mobiltelefonprodusenter har lansert sine egne TWS-headsetprodukter; det er nok til å vise hvor viktig dette markedet er. I den siste artikkelen introduserte vi ladepinnen til laderommet til det ekte trådløse (TWS) headsettet. I dag vil vi kort introdusere antennedelen. Vi vil diskutere viktigheten av antennen i TWS-headsettet, introduksjonen av Bluetooth-antennen til TWS-headsettet, og hvordan du velger tre når du designer TWS-headsettet. I ett aspekt, del rollen, typene og designvalgene til TWS-headsettets Bluetooth-antenne.
Viktigheten av TWS-hodetelefonantenner
Fra gammeldagse radioer til nåværende smarthøyttalere, fra "storebrødre" til smarttelefoner, fra tradisjonelle Bluetooth-headset til ekte trådløse TWS-headset. I utviklingen av forbrukerelektronikkteknologi er antennen en viktig fastvare. Med fødselen av konseptet Internet of Everything, er antennens rolle enda viktigere for at smarte hjem, smarte kjøretøyer og smarte bærbare enheter skal kobles til og kontrolleres av én maskin.
TWS-øretelefoner er True Wireless Stereo-øretelefoner. Hovedbruksmetoden er å koble til mobile enheter som mobiltelefoner og datamaskiner via Bluetooth-radiofrekvens og deretter overføre lydinformasjon til øretelefonene, og deretter dekode og sende dem ut på øretelefonenden. I denne prosessen kreves det at Bluetooth-antennen fungerer som et "tårn" for å kommunisere mellom de to partene og utføre oppgavene med å sende og motta. Derfor, i TWS-headsettet, utfyller Bluetooth-brikken og Bluetooth-antennen hverandre, for å realisere trådløst overført musikkavspilling og unngå sjakler av ledninger.
TWS headset Bluetooth-antenne introduksjon

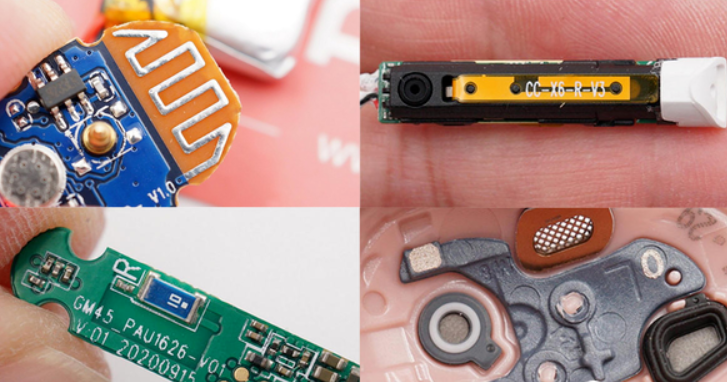

Som en viktig fastvare for TWS-headsettet er den nåværende utviklingen av Bluetooth-antenne relativt moden. Det er hovedsakelig fire typer PCB innebygde antenner, FPC, keramikk og LDS. Vurder utseendet til TWS-øretelefonproduktet, krav til frekvensbånd og kostnader for å velge den mest passende antennetypen.
1. PCB innebygd antenne

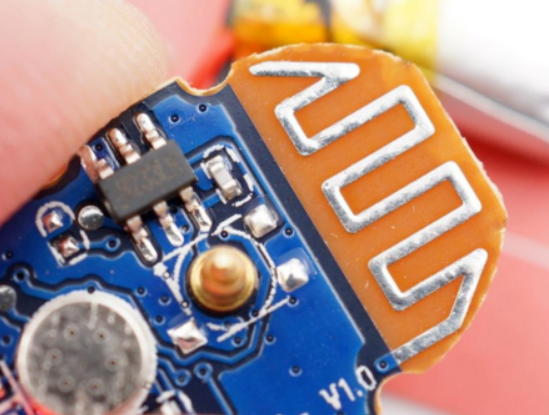

Som navnet antyder, er PCB-antennen en type antenne som er tegnet direkte på PCB-kortet. Det er mye brukt i enkeltfrekvensmodulkretskort som Bluetooth-moduler, WIFI-moduler og ZIGBEE-moduler. I TWS-øretelefoner, på grunn av volumbegrensningen, er bruken av den innebygde Bluetooth-antennen relativt sjelden.
PCB-antenner kan designes og implementeres av leverandører av PCB-kort, som tilsvarer kretsdelen av kortet.
Fordeler: PCB-antennen trenger ikke flere feilsøking, og kan tegnes direkte på PCB-en uten kostnad.
Ulemper: Det nødvendige området er stort, retningsevnen er relativt enkel, bare egnet for et enkelt frekvensbånd, konsistensen til forskjellige partier av antenner er relativt dårlige, og anti-interferensevnen er dårlig.
2. FPC-antenne

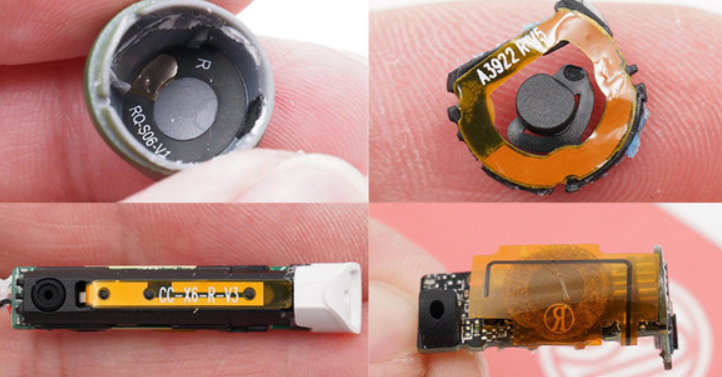

FPC-antennen utviklet seg fra PCB-antennen ombord. På grunn av volumbegrensningen til TWS-hodesettet, kan ikke plassen på det interne hovedkortet romme antennen. FPC-antennen tilsvarer å ta antennekretsen ut av PCB-en og bruke andre eksterne metaller for å gjøre antennen til en separat komponent. Slik at den kan plasseres bedre i det indre rommet til TWS-headsettet.
FPC-antenne kan realiseres av PCB-kortfabrikken av mykt brett og fleksibelt materiale.
Fordeler: Gjelder for de fleste små elektroniske produkter, frekvensbåndene som kan lages er også rike, ytelsen er bedre og kostnadene er lavere.
Ulemper: Hvert produkt må feilsøkes individuelt og lappes manuelt.

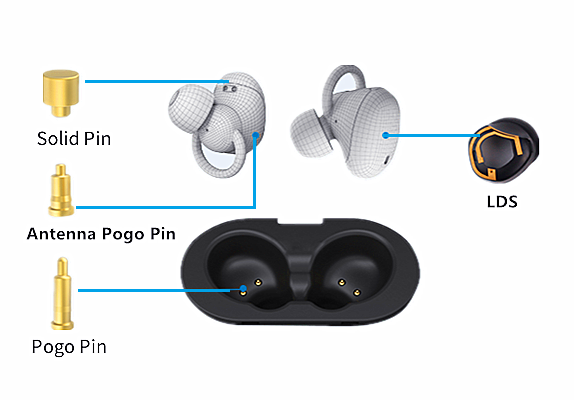

3. LDS-antenne
LDS-antennen er en ytterligere oppgradering av FPC-antennen. Selv om FPC-antennen har vært i stand til å bruke hodesettets indre plass i stor grad, trenger den fortsatt et flatt plan for å feste det.
LDS-antennen bruker laser-direkte støpingsteknologi, som bruker laserteknologi til direkte å danne metallantennemønstre på braketter, dekkplater, etc., som kan laseres til de uregelmessige overflatene inne i øretelefonene, og utnytte det indre rommet til øretelefonene ytterligere.
Produsenter av LDS-antenner for laserbehandling, laserteknologi og galvaniseringsteknologi kan støtte det.
Fordeler: Alle retninger kan støttes og har sterk aksept.
Ulemper: Kostnaden er dyrere, og det er spesielle krav til materialet på den ytre overflaten av produktet.
4. Keramisk antenne

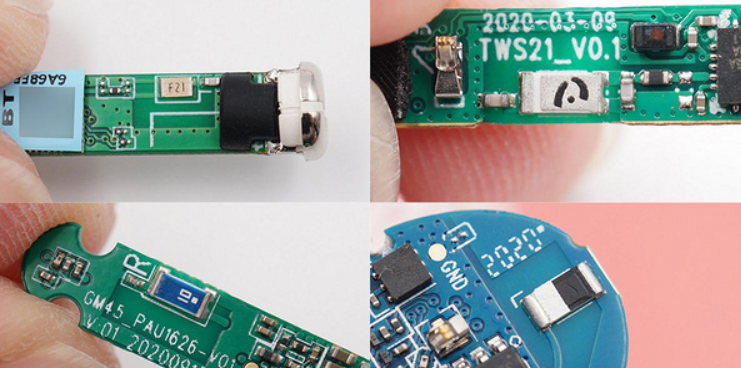

Den keramiske antennen er et annet antenneprodukt som er mye brukt i Bluetooth-modulenheter. Den er oppkalt etter bruken av keramiske skjell. Den er hovedsakelig delt inn i to typer: blokkkeramisk antenne og flerlags keramisk antenne.
Den keramiske blokkantennen skal skrive ut metalldelen av antennen på den keramiske raske overflaten, og den flerlags keramiske antennen kan skrives ut på hvert keramisk dielektrisk lag i henhold til designkravene, og dermed redusere størrelsen på antennen.
Fordeler: liten størrelse, enkel påføring, lav pris, god ytelse og tar bare liten plass.
Ulemper: Kravene til klaringsarealet er relativt høye, retningsevnen er relativt enkel, og det stilles krav til plasseringsposisjonen.
Vi lærte fra den forrige demonteringen av TWS-øretelefoner at på grunn av volumbegrensninger, brukes PCB-antenner relativt sjelden i TWS-øretelefoner. Velg etter behovene til produktene dine, det er ingen fast type bruk.
Hvordan velge riktig antenne
Teoretisk sett, når det gjelder kostnader, koster PCB- og FPC-antenner mindre, keramiske antenner er moderate og LDS-antenner er dyrere; og når det gjelder plassutnyttelse, er LDS-antenner de mest fleksible og kan utnytte hodesettets indre plass fullt ut.
Når det gjelder ytelse, er sendings- og mottakskapasiteten til eksterne antenner generelt bedre enn for innebygde antenner. TWS-hodesett er designet med innebygde antenner på grunn av volumbegrensninger og portabilitetskrav. Ytelsen er relativt lik, og det er nødvendig å vurdere en rekke faktorer grundig for å velge en passende antenne.
Utformingen av Bluetooth-antennen til TWS-headsettet påvirker overføringskvaliteten til Bluetooth-kommunikasjonen, som igjen påvirker den faktiske brukeropplevelsen. Valget av Bluetooth-antenner påvirkes av mange faktorer som ytelse, frekvensbånd, pris og plassbruk. Kun ved å vurdere de spesifikke produktforholdene og bruksscenarioene, og velge en passende antenne, kan produktets maksimale ytelse oppnås.
