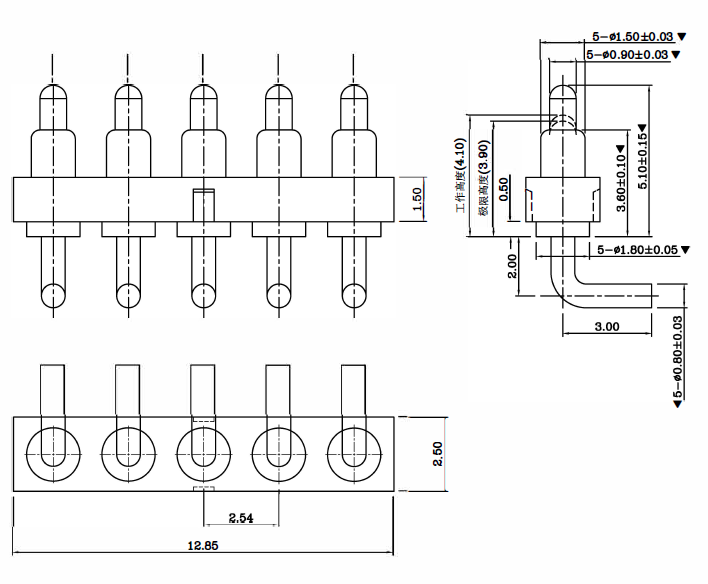

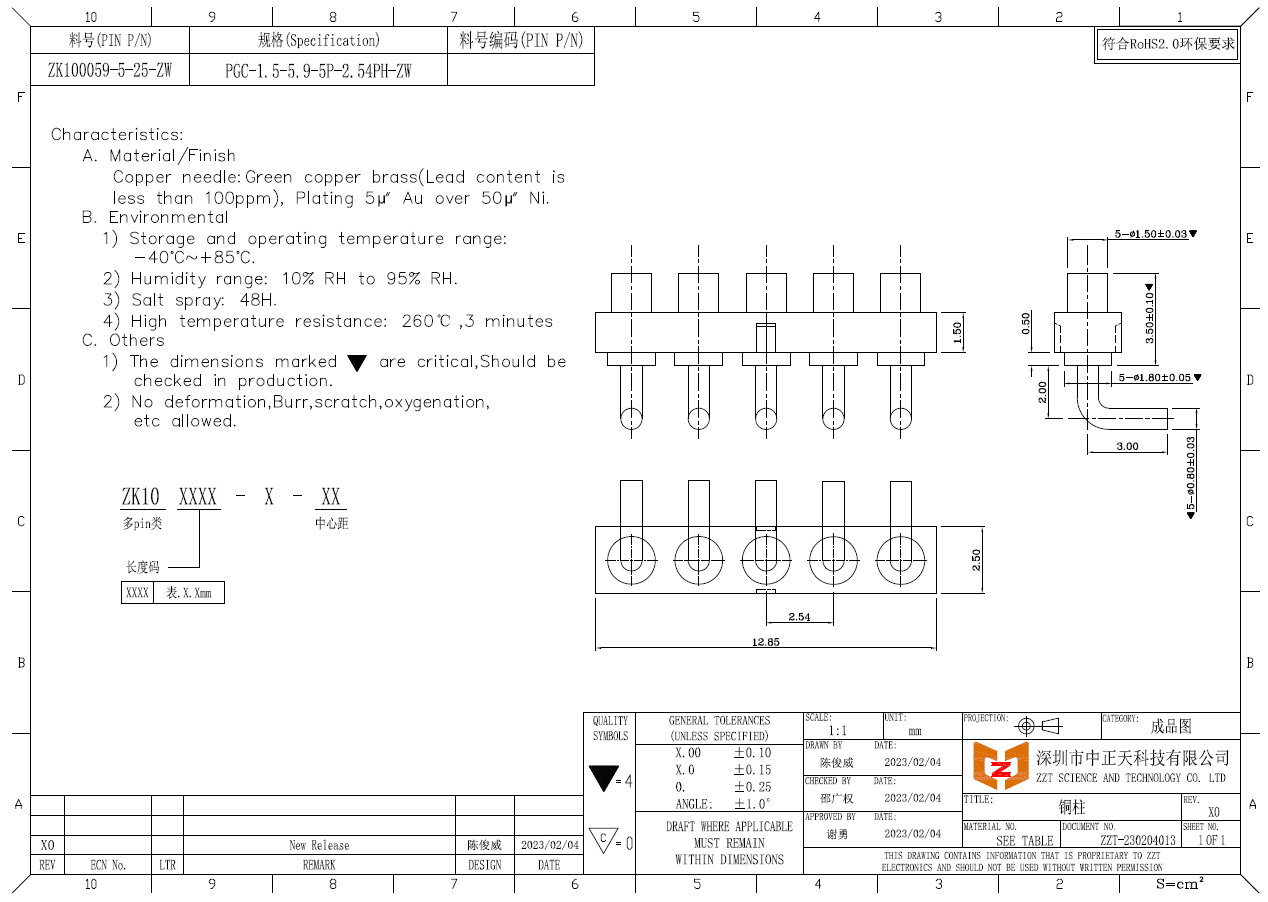

Høyre engel 5PIN hann- og hunn-Pogo-pin-kontakt
Fjærbøylen er en sonde av fjærtype dannet av de tre essensielle delene av nålen, nålrøret og fjæren etter å ha blitt naglet av et presisjonsinstrument. Det kalles også en pogopin, pogopin fjærelektrodesøyle, fjærbelastet eller pogopin. Bunnen av nålen på fjærbøylen er vanligvis en skråstruktur.
Funksjonen til skråstrukturen er å sikre at pogopin holder hånden i kontakt med den indre veggen av nålerøret når den arbeider slik at strømmen hovedsakelig går gjennom den gullbelagte nålen og nålerøret for å sikre stabilitet og lav impedansen til pogopin.
Fjær fingerbøl brukes vanligvis i presisjonsforbindelser i elektroniske produkter som mobiltelefoner, kommunikasjon, biler, medisinsk, romfart, etc.; siden fjærbøylen er en utmerket sonde, kan volumet gjøres veldig lite, slik at det kan redusere tilkoblingskostnadene når det brukes i presisjonskoblinger. Reduser vekten på enheten, spar plass og forskjønn produktets utseende (som ultratynne mobiltelefoner, smartklokker, elektroniske sigaretter osv.).
Seks vanlige pogopin-stiler og funksjoner:
Flatbunnet pogopin: god stabilitet, bunnen av nålerøret er flatbunnet, lett å lodde med PCB-kortet
Plug-in pogopin: Det er en posisjoneringsstift på enden av nålrøret, og når den er loddet til PCB-kortet, vil det ikke være noe avvik og posisjoneringseffekten er god;
Bøye pogopin: halen er bøyd, noe som gir designere flere valgmuligheter i plassutnyttelse;
Dobbelthodet pogopin: Utformingen av dobbelthodet og dobbeltvirkende gjør at ingeniører kan ha mer plassfleksibilitet i brett-til-bord toveisforbindelsen
Loddetråd pogopin: egnet for kabelende, lett å lodde med ledning
Gjenget pogopin: produkter med spesielle spesifikasjoner kan møte ulike behov hos kunder.
