7 funksjoner ved bruk av Pogo Pin
Koblinger lastet med pogo-pinner (også kjent som Pogo Pin Connectors) blir gradvis populære og brukes i produkter av store kjente produsenter. For eksempel Apple og Microsoft.
Om opprinnelsen til Pogo Pin
Som de 7 grunnene nevnt i tittelen, forklarer det følgende kort opprinnelsen til pogo-nålen. Koblinger har generelt vært brukt i mer enn 50 år. Ingeniører med høyere ansiennitet anbefalte først ikke pogo-pinner. De mente at bruken av pogo-pinner var ustabil, lavstrøm, følsom for enhver vibrasjon og ikke egnet for annet dataoverføringsutstyr.
Siden halvledertestindustrien har boomet de siste årene, har ytelsen til fjærbelastede testpinner forbedret seg betydelig. Som svar på teknologisk utvikling kreves det at produktstørrelsen minimeres. For å oppfylle koblingsspesifikasjonene, brukes halvlederprosesstestpinner på pogo-pin-koblinger. Pogo-pinnen laget av den midterste sonden er nesten mindre enn 2 mm, og mindre enn 0.1 mm er sjelden.
Lurer du på hvorfor pogo pin-kontakter er så populære i disse dager?
Hvorfor er det aktuelt for mange applikasjoner? la meg fortelle deg!
1. Forholdsvis lavere kostnad
De fleste koblinger bruker en stemplingsprosess, der metallplaten lages til riktig form ved hjelp av moduler. Klikk på denne videoen for å lære om prosessen!
Derimot bruker pogo-stifter en dreieprosess for raskt å snu metallet uten ytterligere skraping av endene. Forskjellen mellom de to prosessene er kostnadene ved å produsere modulene. Moduler kan koste opptil $5,000, og disse er selvfølgelig inkludert i prisen og er en av faktorene som påvirker prisen på produktet. Kostnaden beregnes som følger:
Koblingspris pluss modulkostnad/mengde=sluttpris per enhetskobling
0.4USD pluss 3500USD/10.000=0.75USD
Spesielt for et lite antall kontakter som må tilpasses, er fjærbelastede koblinger det mest effektive alternativet. I det illustrerte eksemplet kan spredningen øke med opptil 80 prosent.
2. Forbedre brukeropplevelsen

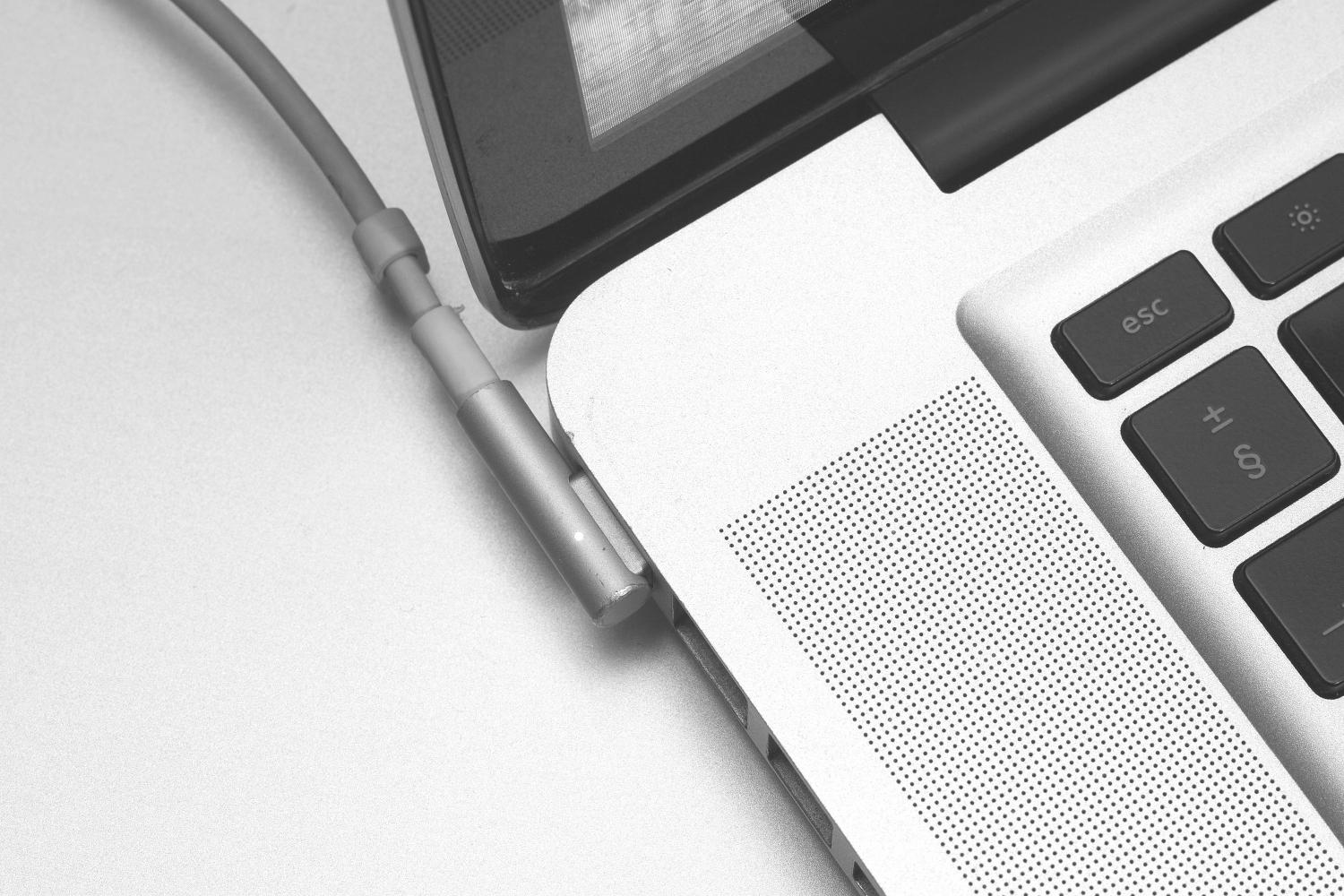

Fjærbelastede kontakter er veldig praktiske, og i Apples produkter er vi ganske sikre på at det er tilfelle. Da jeg først brukte Apple-nettbrettets magnetiske lader, var jeg ganske forvirret. Så lenge den er i nærheten av den bærbare PC-en, vil laderen kobles direkte til datamaskinen, noe som er veldig praktisk å bruke og har et smart design.
Når disse produktene er forbedret litt, kan de skape imponerende resultater for forbrukere og tiltrekke seg mer lojale kunder. Pogo-pins forbedrer kundeopplevelsen, spesielt ved å bruke automatisert og konsekvent bruk.
3. Mer egnet for bruk i liten størrelse

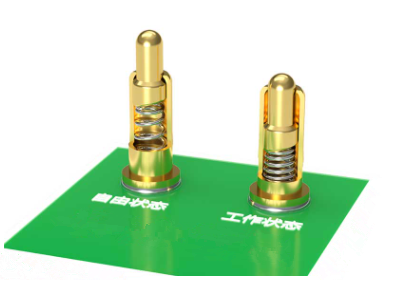

De fleste koblinger er stabile, men relativt store, ellers er de små, men lett skadet. Fjærkontakten kombinerer imidlertid de to ovennevnte fordelene, og størrelsen er ekstremt liten, men den tåler 1,000,000 gangers bruk. Når spiralfjæren er jevnt komprimert, øker fjæren trykket i svingen. På grunn av den spesielle interne fjærdesignen, kan den opprettholde en liten Fordelene med størrelse og stabilitet.
4. Alternativet med lengst levetid
Koblinger som bærer pogo-pinner er ekstremt holdbare. I motsetning til andre koblinger, når pogo-pinnene presses vertikalt, kan alle komponenter redusere en viss mengde slitasje på hver komponent under presseprosessen. Problemet er at når kontakten settes inn, vil det oppstå riper på begge sider, som vil ødelegge overflatebelegget, redusere strømbæreevnen, og vil alvorlig påvirke den større kraften som kreves for å bruke plug-in-kontakten. Men når komponentene til pogo-pinnen gnider seg, uten at det krysser nålskaftet og nålerøret, vil ingeniøren begrense og spesifisere friksjonskraften som genereres internt.
5. Høy toleransetoleranse
Pogo pin-kontakten gir større reiseplass enn den interne strukturen til den generelle kontakten og gir ingeniører og brukere en høy grad av frihet ved bruk av kontakten, og produksjonsfeilen vil ikke forårsake for mange problemer. For eksempel, i tilfellet med LGs G6-smarttelefonpartnerskap, var det et problem med en feilfungerende fingeravtrykksensor på baksiden av telefonen. Når brukeren berører fingeravtrykkssensoren, vil den lille flate fjærkontakten inne i mobiltelefonen gå tilbake til mobiltelefonsystemet. I varme områder vil plastbakskallet utvide seg for å skille krysset fra kontakten. Bruk pogo-pinner for å unngå tilkobling Overdreven slag produsert av enheten under bruk, noe som resulterer i skade.
6. Enkel å montere
Måten ingeniører monterer på er hovedhensynet i designet. Det krever ekstra prosesser og dyre kostnader å produsere generelle koblinger, mens bruk av pogo-pinner for brett-til-kort-tilkoblinger krever ingen spesiell etterbehandling.
I monteringsprosessen med høy fleksibilitet kan komponenter monteres raskt, og derfor er pogo-stifter det beste valget. Vi leverer også pogo-stifter med skruefunksjon, som gjør det mulig for ingeniører å kombinere funksjonene installasjon og tilkobling.
7. Sørg for jevn strøm
Til slutt gir pogopinnen en ufattelig stabil strøm og kan monteres uavhengig med spesiell fjærkraft og design. Når den elastiske kraften økes, vil ekstruderingen av nåleskaftet inne i nålerøret være mer stabil og ha bedre elektrisk ledningsevne.
Utformingen av høystrømspogo-pinnen kan gjøre strømmen mer stabil. Hvis det oppstår et kortvarig avbrudd, vil strømmen gjennom fjæren brenne fjæren og til slutt føre til at nålen svikter. Derfor, ved å øke antallet kontaktpunkter mellom nåleskaftet og nålrøret, reduseres sjansen for øyeblikkelig avbrudd.
