Reflow Lodding og Wave Loding i Pogo Pin Project
Generelt bruker Pogo Pin-koblinger to loddemetoder: reflow-lodding og bølgelodding.
Reflow-lodding refererer til å børste en loddepasta på overflaten av putene (kontaktputene) på PCB-kortet. Etter tilkobling av en eller flere elektroniske komponenter, utføres lodding ved oppvarming i en flertemperatur-reflowovn for å oppnå permanent herdende binding.
Dagens digitale elektroniske produkter utvikler seg i retning av ultrasmå, ultrafine og ultratynne. Designplassen for den interne strukturen blir mer og mer kompakt, utformingen av PCB-kortets design blir mer og mer kompakt, terminalproduktene oppdateres raskere og raskere, og salgsvolumet øker. Den blir høyere og høyere, og bølgelodding og håndlodding har ikke klart å møte utviklingen. Bare ved å bruke reflow-loddeteknologi kan høy presisjon, høy effektivitet og høykvalitets SMT-lappproduksjon utføres. Pogo Pin-kontakter er mye brukt i forbrukerelektroniske mobilterminaler og industrielle elektroniske produkter på grunn av deres lille størrelse, høye levetid, store strømstyrke, vakre utseende og praktiske strukturelle design for designingeniører.
Pogo Pin-kontakter er tilgjengelige på to måter:

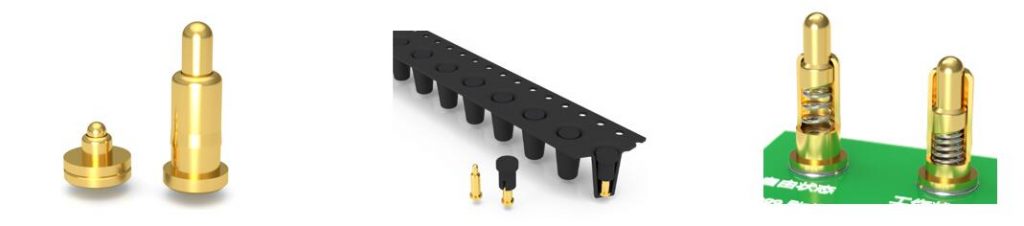

Den første er flatbunnspatchtypen, som er montert på overflaten av PCB-puten. Vi kaller det SMT overflatemonteringsteknologi, som vist nedenfor:

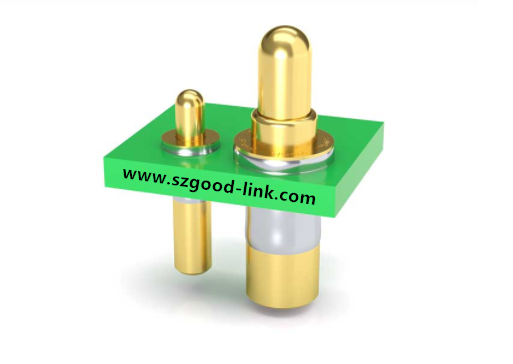

Den andre er pinnen med halepinnen satt inn i PCB-kortets hullsveising, vi kaller det plug-in SMT patch-sveising, som også er en type reflow-lodding. Hensikten med å bruke denne metoden er å forbedre gripekraften til komponentene. Det er mer fast festet til PCB-kortet. Som vist under:
2. Bølgelodding
Bølgelodding er en prosess for lodding av komponenter med smeltet loddemetall som danner loddebølgetopper. Denne metoden for lodding krever først å sette inn pinnene til komponenter i hullene på PCB. Bølgelodding er egnet for kraftige elektroniske komponenter med plug-in pin, men ikke for selvvektende elektroniske komponenter. Meget lett og pinneløs lodding av SMD elektroniske komponenter.
