En grunnleggende introduksjon til POGO PIN

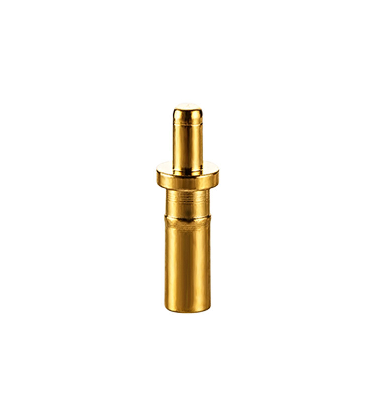

Hvorfor har POGO PIN en skrå struktur: Bunnen av stempelet til Pogo Pin er vanligvis en skrå struktur. Funksjonen til den avfasede strukturen er å sikre at Pogo-stiften holder nålen (stempelet) i kontakt med den indre veggen av nålen (røret) når den arbeider slik at strømmen hovedsakelig går gjennom. Gullbelagt nål (stempel) og nål (rør) for å sikre stabiliteten og lav impedans til Pogo Pin.

Hvorfor bruker POGO PIN en rund hodestruktur? Fordi Pogo Pin vanligvis er relativt liten, er ikke elastisiteten som kreves så sterk. Hvis den brukes på en powerbank eller belysning, er elastisiteten fire til fem hundre gram eller til og med ett eller to kilo. Naturligvis er det bedre å gjøre det flatt. , Kontaktområdet til det flate hodet er betydelig, og kraften er nok til å bryte oksidlaget på kontaktflaten og få den i full kontakt. De fleste av de runde hodene brukes på TWS Bluetooth-headset og smarte armbåndsklokker. Den maksimale elastiske kraften overstiger ikke 150 gram (den elastiske kraften til fingerbølet til ladeboksen er mellom 20-35gf), og kontakten mellom overflaten og overflaten vil bli spredt, og kobbersøylen ved hodetelefonen slutten vil ikke bli brutt. Oksydlaget er utilstrekkelig, noe som resulterer i dårlig kontakt og dårlig kontakt. På dette tidspunktet, hvis en rund hodestruktur brukes for å lage punkt-til-overflate-kontakt, samles den elastiske kraften på ett punkt, og kontakten vil naturligvis være mye mer tilstrekkelig.
Ytelsesparameter/ytelsesparameter
nøkkelytelsesparametere
A. Arbeidsspenning: Mindre enn 12 Volt DC
B. Merkestrøm: 1.0 Ampere /Pin
C. Arbeidstemperatur: -40 grader til 85 grader .
D. Lagringstemperatur: 25 grader pluss /-3 grader .
E. Arbeidsmiljøets fuktighet: 10 prosent RF til 90 prosent RF
F. Holdbarhet (levetid): 10,000 sykluser.
G. Kontaktmotstand: 200 mOhm Maks. @arbeidsslag
(Under arbeidsslag: 200mOhm/maks.)

Pogo Pin Produksjonsprosess

Pogo pin Monteringsmetode/produktmonteringsmetode
Pinne (stempel): Forgylt messing (C36{{10}}4), tykkelsen på elektropletteringslaget varierer i henhold til ulike bruksområder. Generelt forniklet 1,25~2,5um (konvertert til 50~100µ"), og deretter gullbelagt 0,075 ~0,75um (konvertert til 3~30µ"), eller komposittbeleggsprosess.

Nålrør (tønne): Forgylt messing (C36{{10}}4), tykkelsen på galvaniseringslaget varierer med forskjellige anledninger. Generelt, nikkelbelagt 1,25~2,5um (konvertert til 50~100µ"), og deretter gullbelagt 0,075 ~0,75um (konvertert til 3~30µ"), eller komposittbeleggsprosess.

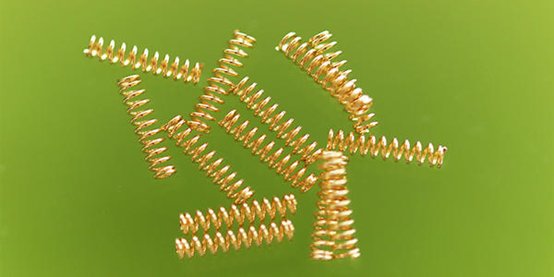

Fjær: SUS 304 eller SWP (pianotråd)

Hus: PA46, PA9T, hvorav PA4T og LCP kan brukes som halogenfritt materiale

Deksel (CAP): PA46, PA9T, hvorav PA4T og LCP kan være laget av halogenfrie materialer

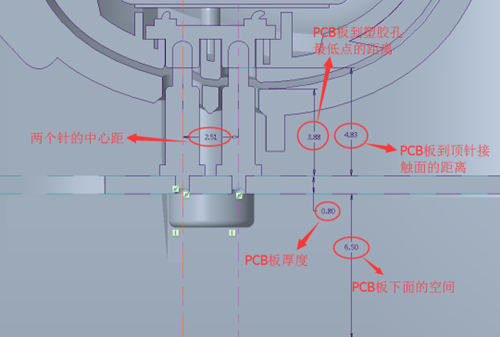

Hvilke parametere må bekreftes når du bruker Pogo-pin i frontend-design?
① Bekreft avstanden fra PCB-kortet til kontaktflaten til kobbersøylen på øretelefonenden (det vil si arbeidshøyden til POGO PIN-koden).
② Bekreft avstanden fra PCB-kortet til plastoverflaten på ladeboksen (det vil si den maksimale høyden på POGO PIN-nålen, nålen må ikke overstige denne høyden).
③ Bekreft avstanden mellom midten av PIN-nålen og midten av sirkelen
(Bekreft størrelsen på hatten når du taper senere, for å forhindre forstyrrelser under SMT-lapping).
④ Bekreft størrelsen på PCB-kortet og plassen under kortet
(Optimalisert og forbedret for POGO PIN).

PS: Diameteren på PCB-kortet anbefales å være 1,6 mm, og fingerbøllen anbefales å gjøres til en gjennomgående brettstruktur slik at effekten blir bedre og har følgende fordeler: ① Plassen er fastere; ② Nåleslangeplassen økes, nålen er forhåndstrykket mer, og kontakten er mer tilstrekkelig.
Hvorfor skal bunnen av nålen skråstilles: Hvis den gjøres flat, vil strømmen ledes av fjæren, som har høye krav til fjæren, og fjæren er så tynn at den er lett å brenne ut.
