Nå har flere og flere kjøpt bil for transport, langdistansereiser og varelevering, noe som kan sies å være en del av livet. Folk bruker mer og mer tid i bilen og bruker noen ganger mobiltelefonen til å se videoer eller slå på datamaskinen for kontorarbeid i bilen. Ettersom folk blir lenger i bilen, kan billaderen lade mobiltelefoner, bærbare datamaskiner og annet kontorutstyr i bilen. Naturligvis er den like viktig som en ladeskatt, og den er et uunnværlig og viktig tilbehør for enhver bileier.
Billaderen settes inn i sigarettennerkontakten, drevet av bilbatteriet, bilen gir ut 12V, lastebilen gir ut 24V, og billaderen konverterer spenningen 5V/9V/10V/12V akseptabel for mobiltelefonen osv. Noen høyeffekts billadere kan også drives av den innebygde buck-boost øker spenningen til 15V og 20V for å lade mobiltelefoner og bærbare datamaskiner. Billadere med lav effekt bruker vanligvis en nedtrappingsarkitektur, som kan møte generell mobillading. Følgende er for eksempel to typer forsterkede billadere med høy effekt.
Med den betydelige økningen i ladekraften til mobiltelefoner, gjennom den innebygde høyeffektive og høyeffekts synkrone buck-boost-kretsen, har utgangseffekten til billaderen også fulgt i laderens fotspor. Utgangseffekten har nådd 100W, den øvre grensen for USB PD3. normal bruk av datamaskinen.

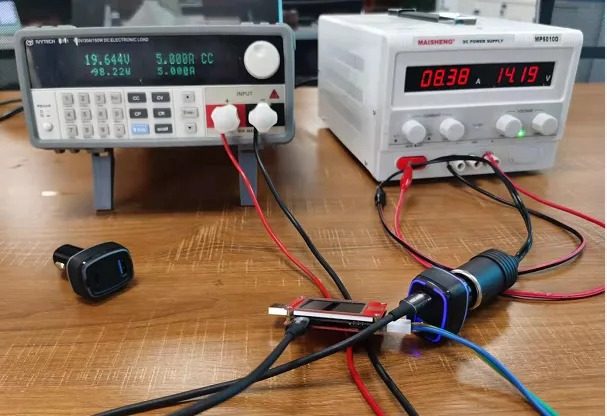

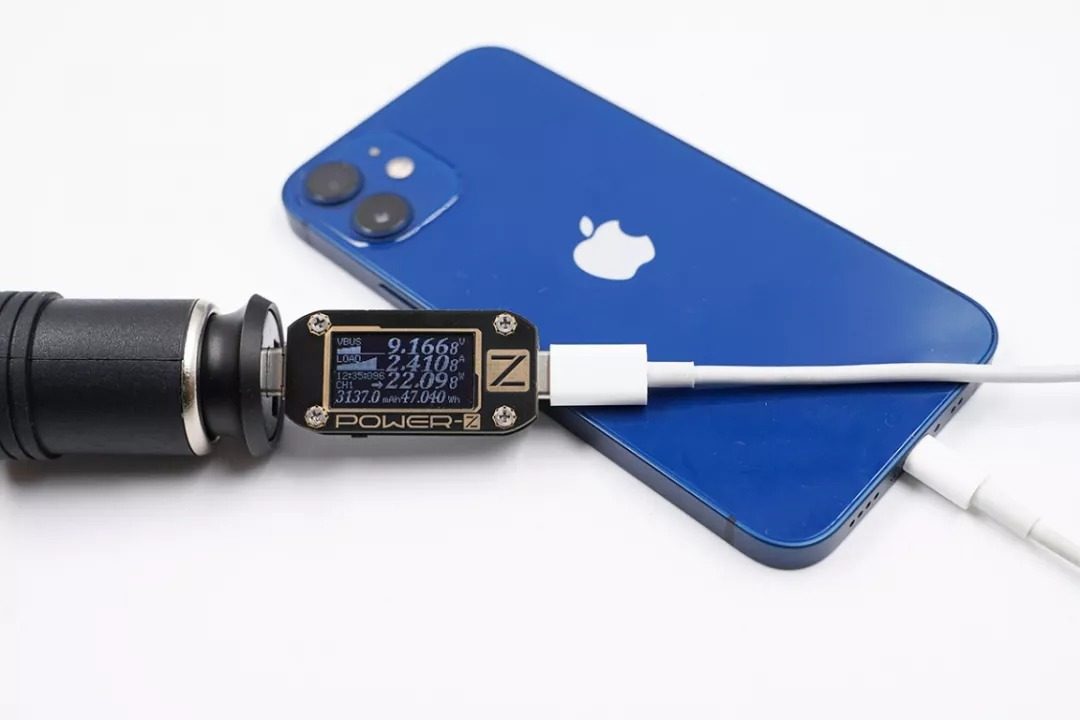

Ladehodenettverket testet den nye SW7203 toveis synkrone buck-boost-kontrolleren lansert av Zhirong. Testen bruker 12V-inngang, og boost-utgangen er 20V5A for å simulere scenen med 100W-lading av en bærbar PC. Inngangsstrømmen til det analoge batteridisplaypanelet har nådd 8,7A, noe som betyr at når vi bruker en høyeffekts billader til å lade bærbare datamaskiner og mobiltelefoner i bilen, kan den maksimale strømmen være nær den øvre grensen for utgangsstrømmen av sigarettenneren på 10A. Følgende er en test på 100W for lastbilfyllingsobjektet med høy effekt.
Med populariteten til USB PD har mange merker lansert billadere som støtter 100W utgang. Gjennom demontering av ulike billadere gjennom ladehodenettverket, bruker disse billaderne alle høystrøms fingerbøl i stedet for tradisjonelle uten unntak. Positiv vår.
Så hva er fordelene med å bruke en høystrøms fingerbøl i stedet for en fjær? Det kan få mange produsenter til å forlate bruken av fjærpositive stolper. Høystrøms fingerbøl må ha mange fordeler slik at produsentene vil bruke den enstemmig. Følgende er den faktiske bruken av fingerbøl med to forskjellige strukturer.

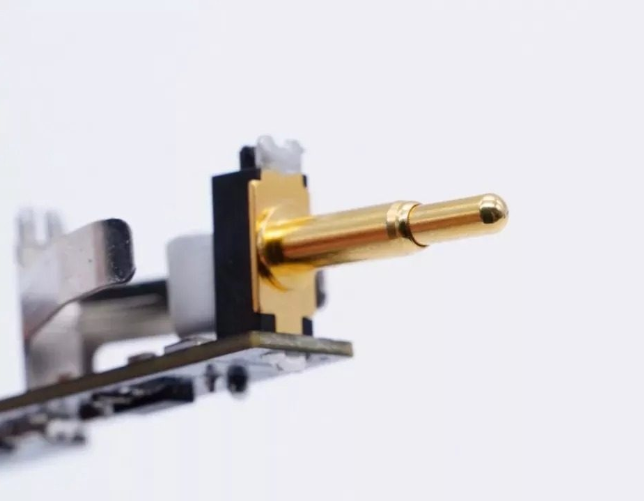

Billaderen på 160 W har en innebygd 100 W utgangs buck-boost-krets og to uavhengige nedtrappingskretser, totalt tre uavhengige utganger, som gir en utgangseffekt på 100 W pluss 30 W pluss 30 W. Det kan sees fra demonteringen at billaderen bruker en kombinasjon av flere kretskort for å sveise, og de to større kretskortene er koblet sammen gjennom den lille platen på det positive fingerbølet.
Fordi den kraftige billaderen har en innebygd buck-boost-krets, er det mange komponenter og designet er mer komplisert. Vanligvis er flere PCB kombinert og sveiset innvendig. Lodding av fingerbøl med et lite brett kan på den ene siden fikse og støtte strukturen til det interne kretskortet. På den annen side kan varmen som genereres av det positive fingerbølet når en stor strøm flyter, også spres gjennom PCB for å unngå at høye temperaturer påvirker ytelsen til den indre fjæren til POGO PIN-koden.

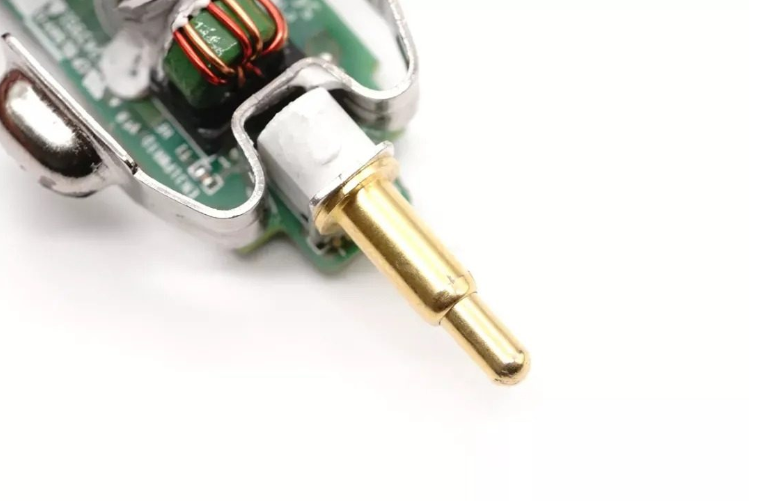

Høystrøms fingerbøl som brukes til den positive polen til billaderen består av tre deler, som er delt inn i et solid nåleskaft, som gir en elastisk fjær, og et skallnålrør. Sett fjæren og nåleskaftet inn i nålerøret, og naglet deretter toppen av nålrøret for å feste nåleskaftet for å produsere et fingerbøl. Blant dem er fingerbøllhodet solid, og skallet er tykkvegget, med høy mekanisk styrke og strømningskapasitet. Strømmen flyter direkte fra nåleskaftet og nålrøret gjennom hele prosessen, og den direkte kontakten går ikke gjennom fjæren, noe som unngår problemet med fjæroppvarming og aldring.
Og høystrøms-PIN-ene er alle tykt gullbelagte, med god kontakt- og slitestyrke, tykke vegger og tykt gullbelagt, og lav motstand. Dessuten vil det gullbelagte laget ikke oksidere under høye temperaturforhold og har lang levetid. Det er den foretrukne positive tilkoblingsmetoden for high-end høyeffekts billadere.
