Hva bør man være oppmerksom på når man lodder pogo-pinner?
Som de fleste kontakter har pogo-pinner en viss grad av varmemotstand. Standard kjerne- og fjærmaterialer tåler ikke varme eller en engangsprosess for omstrømning av tinn. Hvis du planlegger å gjenta operasjonen, vennligst kontakt oss, så hjelper vi deg med å velge sonden og materialet som best dekker dine behov, for å unngå oppfølgingsproblemer.

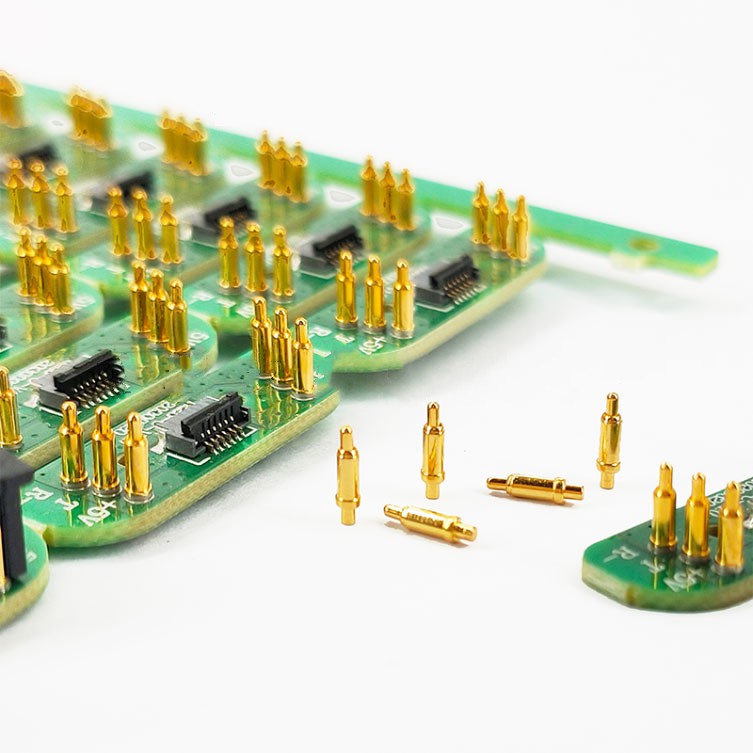

Hvordan designer du et kretskort (PCB) størrelse for en pogo pin-kontakt?
Generelt sett bør radiusavstanden til kretskortet være reservert mer enn {{0}},3 mm på enden av pogopinnen, radiusen til loddepastaoverflaten bør reserveres mer enn {{4} },4 mm for den konvekse ringen, og lengden på bakenden bør være minst 0,4 mm mer enn tykkelsen på kretskortet. Men selvfølgelig bør dataene ovenfor være basert på rimelig indre toleranse og minimum enkeltnålsavstand.
Hvordan designe fleksible kretskort (FPC) dimensjoner for pogo pin-kontakter?
Det er ikke mye forskjellig fra det generelle kretskortet. Den største forskjellen er at etter at det fleksible kretskortet er trukket fra, bør det reserveres en ekstra 0,1 mm ved enden av enkeltnålen.
Hvordan dimensjonere et kretskort (PBC) for lodding av pogo pin-kontakter?
For delen som er i kontakt med loddepastaen, bør det reserveres en ekstra pogo pin-radius på 0,5 mm.
