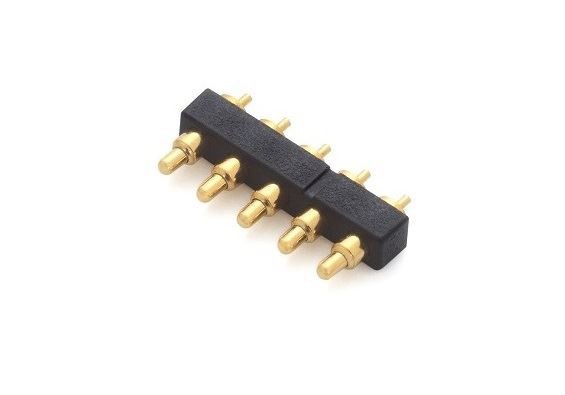

Pogopin-kontakten er en revolusjon innen teknologi
En revolusjon innen pogopin pogo pin-koblingsteknologi, ettersom analoge kretser viker for digitale kretser og elektroniske enheter skifter fra kablede tilkoblinger til trådløse tilkoblinger, utvikler hele enheten seg også fra stasjonær til bærbar. Når design beveger seg mot portabilitet, blir systemets holdbarhet ekstremt viktig.
Systemdesigningeniører har begynt å designe og konstruere forhåndstestede moduler, som deretter stables eller sammenkobles som en primær konstruksjonsteknikk. Dette krever sammenkoblingsenheter i nanoskala. Produsenter i medisinsk og til og med militær-/romfartsindustrien presser systemer i denne modulære retningen for å møte reduksjonene i størrelse, vekt og strøm som kreves for komplekse signaler. For å møte disse utfordringene må nye koblingsdesign tilpasses en kombinasjon av forbedret elektrisk ytelse og holdbarhet samtidig som de reduserer størrelsen og vekten på sammenkoblingssystemer.
Fordel i størrelse og vekt
Forbedret maskinering, støpeutstyr og materialer har muliggjort ytterligere reduksjoner i koblingsstørrelse i konstruksjonen. Selv om størrelsen og vekten på begge oppfyller MIL-PRF-83513, veier nano-miniatyrkontakten med 21 posisjoner bare 0,4 g sammenlignet med den tilsvarende D-formede miniatyrkontakten som veier 2,60 g. I tillegg krever 37-posisjons miniatyr-D-formede kontakter 4 ganger mer plass enn 37-posisjons kortmonterte eller trykte kortkontakter.
Design og materialvalg er nøkkelen til vellykket størrelsesreduksjon. I hjertet av designet er de elastiske pinnene. Et berylliumkobbermateriale med spesielle strekkglødningsegenskaper er nødvendig for å skape høy kontaktstyrke, lav kontaktmotstand og opprettholde ytelsen over tusenvis av paringssykluser. Nøkkelspesifikasjoner for beryllium kobber tykkelse og lengde og form sikrer lang levetid og langsiktig ytelse til mikrominiatyr koblingsstifter.
Det isolerende skallet er for det meste sprøytestøpt flytende krystallpolymer, med noen eldre design som bruker polyfenylensulfid. Når 0,025" pitch resulterer i bare 10~11 mils isolator mellom pinnene, denne typen isolasjon har fortsatt høy retensjon og høy elektrisk dielektrisk styrke. Høypålitelige PogoPin-koblingskropper kan brukes for plug-in og lave vibrasjoner laget av isolerende materialer, men de fleste applikasjoner med høy vibrasjon og høy sjokk krever metallkapslinger.
Slitesterk pålitelighet
Holdbarhet avhenger av god installasjonsdesign. Kraft og akselerasjon er nøkkelfaktorer for å teste styrken til PogoPin-koblinger i tøffe applikasjoner. Takket være de rimelige monteringsbrakettene kan Nano-PogoPin-kontakten passere over 10000Gs med vibrasjoner og støt, for eksempel under brann- og utskytningsforhold.
Nano sirkulær kontakt
Mikrosirkulære kontakter (0,050" pitch) er store sammenlignet med nano-sirkulære PogoPin-kontakter. Når den er utstyrt med pinner og stikkontakter med 0,025" pitch, i samme sirkulære område, bruk 4 ganger flere sammenkoblingsenheter. De fleste av de nye kretsene krever mindre enn 1A strøm fordi den digitale behandlingen gjør at mindre ledninger kan brukes i kabelsammenstillingen for å få plass til nano-sirkulære kontakter. Den totale vekten og diameteren til sammenkoblingssystemet er dermed sterkt redusert. En ekstra fordel med nano-kabler er økt fleksibilitet, ettersom kabler med mindre diameter er lettere å rute på steder med sterkt begrensede områder.
Det er mange stiler av nano-sirkulære koblinger avhengig av applikasjonen, nano-sirkulære koblinger av metallskall er de mest holdbare, med utmerket strekkavlastning og håndtaksmekanisme. De har 360 hylser for skjermede kabler og er miljøforseglet for å beskytte mot impregnering. Vanligvis brukes de til å koble eksterne detektorer, sensorer og instrumentering til frontpanelet på enheten. De nano-sirkulære kontaktene er støpt eller installert i systemingeniørens's eget instrument. Denne tilnærmingen sparer det meste av plass og lar enheten eller detektoren ha sin egen komplette motor og mekaniske koblinger.
