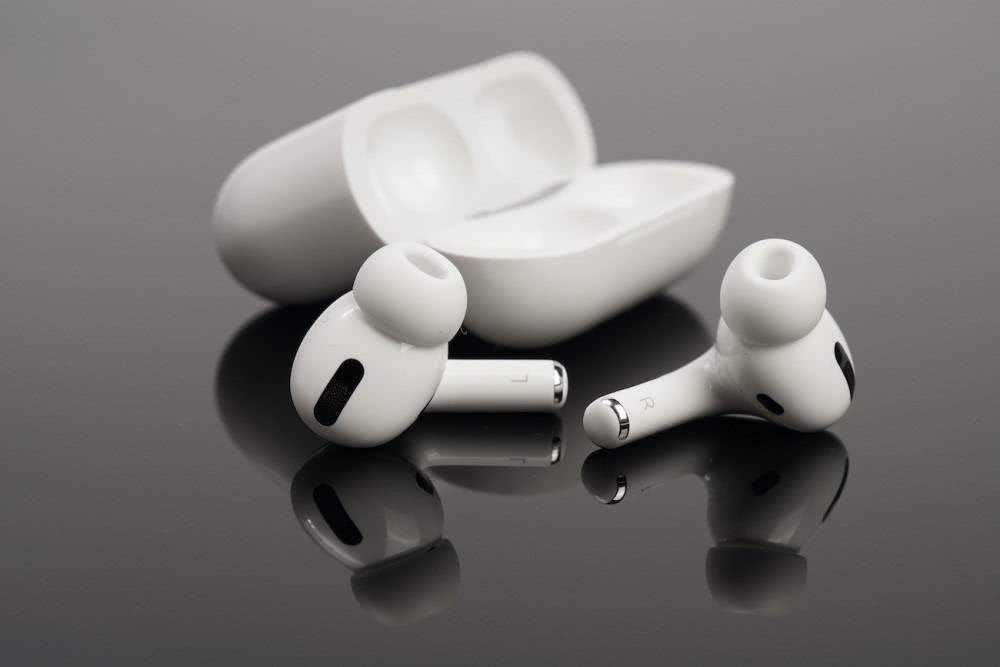

Så tidlig som 2014-2016 lanserte noen lydselskaper den første generasjonen av virkelig trådløse øretelefoner på markedet, men de hadde noen problemer med Bluetooth-tilkobling, mikrofon, batteri osv. I 2016 kansellerte Apple offisielt 3,5 mm lydkontakten på iPhone 7-serien og lanserte et nytt produkt, Apple AirPods, som enkelt kan pares med iPhone, iPad og MacBooks på sekunder, og den sømløse tilkoblingen til Bluetooth er fantastisk. Utrolig grad.

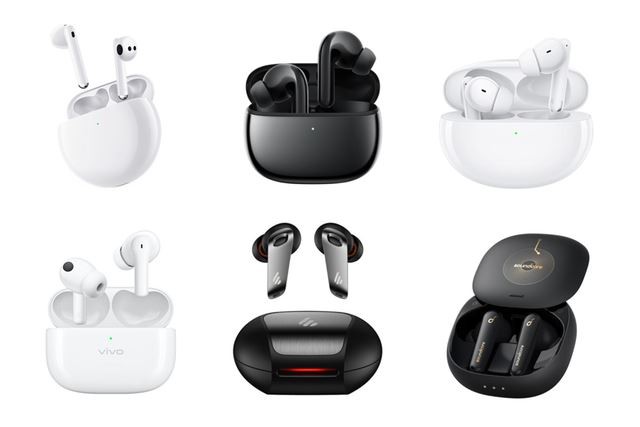

Så snart Airpods ble lansert, ledet denne løsningen med to-kanals overføringsteknologi og ladeveske raskt markedet. En stund ble True Wireless Stereo Headphones (TWS) den mest populære typen hodetelefoner på markedet. Android- og lydprodusenter fulgte etter, som Sony, Beats, Bose, Jabra, Sennheiser osv. lanserte alle sine produkter, og TWS-merkene på markedet endrer seg for hver dag som går. Etter mer enn fem år med utvikling har TWS trådløse øretelefoner blitt det raskest voksende forbrukerelektronikkproduktet.
Hvordan er TWS plus relatert til TWS?
Når vi snakker om TWS, hører vi ofte begrepet TWS pluss, så hva er korrelasjonene og forskjellene mellom de to?
TWS bruker Bluetooth 5.0 hoved- og øreoverføringsteknologi. Når du kobler til, må headsettet kobles til hovedøret (vanligvis høyre øre) først, og deretter kobles hovedgiret og hjelpeøret til, slik at tiden som kreves for tilkobling sammenlignes. lang. Derfor er TWS mer utsatt for ekstern interferens, og strømforbruket er høyt.
TWS pluss
TWS plus (True Wireless Stereo Plus) er en proprietær teknologi fra Qualcomm, som ble introdusert i Snapdragon 845-prosessoren introdusert av Qualcomm i 2017 på Android-telefoner. TWS plus er en videreutvikling av TWS. Begge øretelefonene kan kobles direkte til lydkilden. Som navnet antyder, kan venstre og høyre øre fungere uavhengig. Dette gjør at hver øretelefon kan motta det tilsvarende lydsignalet med minimalt tap, koble til raskt og spare strøm. Mens TWS plus-kompatible hodetelefoner tilbyr høyere lydkvalitet, avhenger funksjonen også av at lydkilden er kompatibel.
I februar 2018 lanserte Qualcomm TWS plus-teknologien for å oppnå normalt arbeid mellom TWS-hodesett som bruker Qualcomm QCC5100/QCC30XX Bluetooth-brikker og mobiltelefoner basert på mobile plattformer som Snapdragon 845/7XX/855/865. Ved å bruke denne løsningen vil det være to uavhengige kommunikasjonslinker som sendes direkte til venstre og høyre kanal for å oppnå uavhengige forbindelser. Når du spiller musikk, vil ikke musikken bli avbrutt, selv om én øretelefon er fjernet.
Den nåværende status quo er at alle ekte trådløse øretelefoner er kompatible med TWS, men ikke alle støtter TWS plus .
Det blomstrende TWS-markedet
Selv om TWS-teknologi i økende grad brukes i bærbare datamaskiner, nettbrett og TV-er, er smarttelefoner fortsatt den mest populære sammenkoblingsenheten for TWS, og store smarttelefonprodusenter, inkludert Apple og Samsung, har trukket ut kontakten fra sine siste utgivelser. Fjern 3,5 mm lydkontakten.
For tiden har TWS-øretelefonmarkedet utviklet seg fra en dark horse til en golden horse, og markedet og salgsvolumet har vokst jevnt år for år. I sin 2020 Global Consumer Audio Survey nevnte Qualcomm at den globale bruken av TWS-headset nesten har doblet seg siden 2019, fra 23 prosent til 42 prosent. Når det er sagt, bruker omtrent 42 prosent av forbrukerne trådløse hodetelefoner til å se på TV, filmer og annet videoinnhold. Dette tallet forventes å fortsette å stige ettersom batterilevetiden forbedres ytterligere.
I følge prognosen for grand view-undersøkelser vil den globale TWS-headset-markedet være på ca. USD 25,32 milliarder i 2020 og forventes å vokse med en CAGR på 36,1 prosent fra 2021 til 2028. Med den stadig økende etterspørselen etter strømmeinnhold kombinert med den raske bruken av sosiale medier og korte videoapplikasjoner, forventes veksten i TWS-headsetmarkedet å fortsette å akselerere de neste årene.
I følge Strategy Analytics har det totale globale salget av Bluetooth-headset i 2020 oversteget 300 millioner, og salget av TWS-headset har overskredet halvparten av dette tallet til 170 millioner. Nærmere bestemt er utviklingstrenden for det globale TWS-headsetmarkedet lik den for smarttelefonmarkedet for 10 år siden. Apple leder bransjen og okkuperer hovedsakelig high-end-markedet, mens Android gradvis penetrerer low-end-markedet gjennom en lavprisstrategi, og dens penetrasjonshastighetstrend. Det er også likheter med tidligere smarttelefoner. Forskningsdata fra Strategy Analytics viser at med lanseringen av AirPods Pro har salget av Apple AirPods vokst raskt fra 1 million i 2016 til 15 millioner i 2018, og svimlende 60 millioner i 2019.
Analytikere ved Juniper Research anslår at Apple solgte nesten 85 millioner AirPods i 2020, noe som utgjør omtrent 70 prosent av de totale TWS-kategoriinntektene og en markedsandel på 55 prosent av solgte produkter.

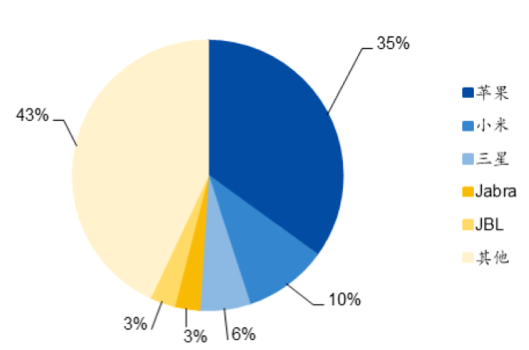

Fra et merkedistribusjonsperspektiv ble TWS-headsetmarkedet først detonert av Apple. Etter flere år med utvikling har produktet AirPods en meget høy markedsandel i mellom-til-høy-end-markedet. I følge analysedataene fra Counterpoint, fra og med andre kvartal 2020, er de tre beste selskapene i TWS-markedet Apple (35 prosent), Xiaomi (10 prosent) og Samsung (6 prosent). marked.
01
En av kjerneteknologiene til TWS: Bluetooth 5.0
Bluetooth er en trådløs overføringsteknologi som teoretisk muliggjør kortdistanseforbindelser mellom enheter innenfor 100 meter. Ved bruk av små enheter bruker vi i praksis vanligvis en effektiv avstand på ca 10 meter. Den største egenskapen til Bluetooth er at den gjør det mulig for mobile kommunikasjonsenheter og datamaskiner å nettverk og overføre data og meldinger uten bruk av kabler. Det kan sies at Bluetooth-teknologi er et stort vendepunkt i utviklingen av hodetelefoner, og det er en av de viktigste teknologiene i TWS.
Sammenlignet med forrige generasjon av Bluetooth 4.2, har Bluetooth 5.0, som kom ut 2. juni{{10}}16, lengre overføringsavstand og raskere overføringshastighet. Den effektive overføringsavstanden er 4 ganger den for BLE 4.2-versjonen, og overføringshastigheten er 2 ganger høyere. Bluetooth 5.0s betydelige optimaliseringer i overføringshastighet og latens muliggjør mange applikasjoner for trådløse enheter som krever mer informasjon og raskere respons. Når det gjelder praktisk bruk, gjør den høye overføringsbåndbredden til Bluetooth 5.0 også TWS toveis snakk mulig, og den høyere bithastigheten gjør lydavspillingen mer naturlig.
Bluetooth 5.2 representerer den siste utviklingen innen Bluetooth-teknologi. I 2020 lanserte Bluetooth SIG LE audio, en ny generasjon Bluetooth-lydteknologistandarder. Den er basert på Bluetooth 5.2-standarden og tar i bruk den nye "LC3" lyddekoderen med god lydkvalitet og lavt strømforbruk, som kan komprimere lyddata mer effektivt og overføre mer data på lavere båndbredde uten å ofre lydkvaliteten, noe som er bra for begge lydkvalitet og strømeffektivitet. Det mest etterlengtede fremskrittet i Bluetooth 5.2 er introduksjonen av Sync Channel, en teknologi som lar oss koble flere Bluetooth-enheter til en enkelt kilde. Tenk deg hvor behagelig det ville vært hvis vi kunne koble til alle enheter samtidig og automatisk bytte mellom dem uten å manuelt endre forbindelsen mellom den og telefonen, PC-en eller TV-en når du bruker TWS hjemme.
Den raske utviklingen av TWS har drevet industriell oppgradering av relevante leverandørkjedeprodusenter. Teknologiske fremskritt innen hovedkontrollbrikken, strømstyringsbrikken, trådløs lademottakerbrikke, ladeboksbatteri, ørepluggbatteri, berøringskontroll og andre teknologier har forbedret ytelsen og funksjonene til TWS-hodetelefoner og gitt en bedre brukeropplevelse.
02
Den andre kjerneteknologien til TWS: Bluetooth hovedkontrollbrikke
I TWS er viktigheten av Bluetooth-masterbrikken selvinnlysende. Forskjellig fra relativt store mobiltelefoner og andre øretelefoner, har portabilitetskravene til TWS høyere krav til størrelsen og integreringen av hovedkontrollbrikken. Med tillegg av nye moduler som støyreduksjon og funksjonelle sensorer stilles det høyere krav til plassutnyttelsen av hulrommet og høy integrasjon av brikken. En Bluetooth master SoC med omfattende funksjoner og høy integrasjon gir en sterk garanti for at TWS kan realisere ulike funksjoner.
For tiden er det dusinvis av produsenter i TWS-hovedkontrollbrikkemarkedet, markedet modnes gradvis, og konkurransen mellom produsentene er hard. High-end-markedet er representert av Apple, Qualcomm, Hengxuan og Broadcom, og mellom-til-lav-end-markedet inkluderer Luoda, Realtek og Lanxun. I følge ufullstendig statistikk var det fra oktober 2020 mer enn 22 produsenter av TWS-master Bluetooth-brikke i Kina.

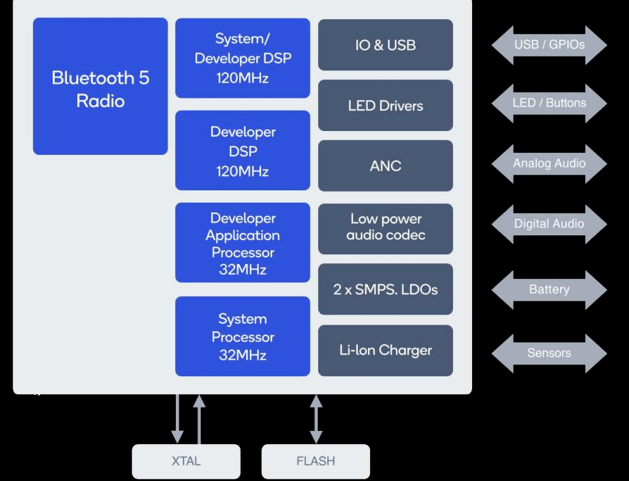

Qualcomm QCC5124 system-on-chip (SoC) er designet for å møte behovene til små enheter for en robust, høykvalitets, trådløs Bluetooth-lytteopplevelse med lavt strømforbruk for lengre lydavspilling. QCC5124-arkitekturen er designet for høy ytelse med lavt strømforbruk. Sammenlignet med den tidligere teknologien kan strømforbruket reduseres med opptil 65 prosent, noe som muliggjør lengre lydavspilling i nesten alle driftsmoduser.
03
TWS kjerneteknologi tre: aktiv støyreduksjon
De siste årene har støyreduksjonsfunksjonen til TWS-øretelefoner blitt viet mer og mer oppmerksomhet av forbrukere, og aktiv støyreduksjonsteknologi (ANC) har blitt standarden for high-end øretelefonprodukter. Qualcomms markedsundersøkelsesdata viser at 71 prosent av forbrukerne er interessert i aktiv støyreduksjon som en funksjon.
Siden Apple ga ut AirPods Pro, har TWS-hodetelefoner begynt å akselerere overgangen til TWS pluss ANC. For tiden bruker de vanlige aktive støyreduksjons-Bluetooth-hodesettene på markedet alle løsningen med separasjon av Bluetooth-brikken og den aktive støyreduksjonsbrikken. For TWS-øretelefoner med tett intern plass, bruker enkeltbrikkeløsningen ikke bare mindre strøm, men gir også mer plass til akustiske enheter og batterimoduler. Derfor vil denne arkitekturen også bli utviklingstrenden for TWS-øretelefoner. Selvfølgelig, i tillegg til den aktive støyreduksjonsbrikken, er støyreduksjonseffekten til TWS-hodetelefoner også relatert til utformingen av hodetelefonhulen, og brikkefabrikken må jobbe tett med OEM/ODM-produsenter.

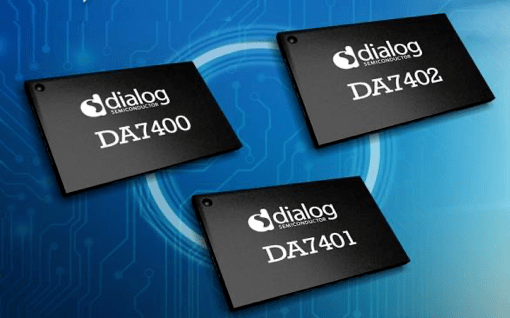

Dialogs DA7401 er en høyytelses mono ANC-kodek designet for TWS-hodetelefoner og smarte ørebårne enheter. Den har et dynamisk avspillingsområde på 115dB, dynamisk opptaksområde på 103dB, hybrid ANC og fleksibel klokkearkitektur.
DA7402 er en høyytelses, ultra-lav-effekt stereo hi-fi-kodek som bruker Dialogs tilpassede digitale hybrid ANC-teknologi for å gi sterkere avvisning av omgivelsesstøy i et bredere frekvensområde, slik at den høres ut i alle miljøer. for den beste brukeropplevelsen. DA7402 integrerer en lydprosessor som gir utmerket lydytelse, inkludert et dynamisk avspillingsområde på 115dB og en samplingsfrekvens på 384kHz. I tillegg gir den 40 kHz lydbåndbredde for å støtte høyoppløselig lyd.
DA7402 er en av de minste digitale aktive støykanselleringskodekene på markedet i dag, og bruker halvparten av kraften til dagens ledende chipløsninger og dobler lydytelsen, noe som gjør den ideell for sportshodetelefoner, smarte ørebårne enheter, TWS-hodetelefoner og mer .
04
TWS kjerneteknologi fire: MEMS-mikrofon
Mange funksjoner til TWS-hodesett krever tilsvarende sensorer for å gi maskinvarestøtte. For tiden inkluderer hovedsensorenhetene til TWS-øretelefoner høyttalere for avspilling av musikk, MEMS-mikrofoner for aktiv støyreduksjon og kommunikasjon, optiske sensorer for in-ear-deteksjon, beinvoiceprint-sensorer for kommunikasjonsstøyreduksjon og 360 seksakse sensorer for surroundlyd , etc.
I TWS-headsettet ble den forrige mikrofonen hovedsakelig brukt til taleanropsfunksjonen. Med bruk av ANC-støyreduksjonsteknologi i TWS-øretelefoner, for å oppnå en bedre støyreduksjonseffekt, har samarbeidsløsninger med flere mikrofoner blitt mye brukt, og ytelseskravene til mikrofoner blir også høyere og høyere. MEMS silisiumbrikker har fordelene med liten størrelse og sterk stabilitet. Siden tillegget av en støyreduksjonsfunksjon stiller høyere krav til mikrofonens ytelse, har MEMS-mikrofoner blitt førstevalget for TWS-headsetprodukter.
TDKs høyytelses MEMS-mikrofon T5837/38 PDM har et høyt akustisk overbelastningspunkt (AOP) på 133dB SPL, et høyt signal-til-støyforhold på 68dBA og et bredt dynamisk område, noe som gjør den ideell for bruksområder som spenner fra veldig stille til svært støyende, for eksempel Field-smarthøyttalere til stemmeopptak for ANC TWS-applikasjoner. T5848 SmartSound I2S MEMS-mikrofonen kan gi et høyt akustisk overbelastningspunkt på 133dB SPL, et høyt signal-til-støyforhold på 68dBA, og et bredt dynamisk område, egnet for applikasjoner som krever høy akustisk ytelse i dynamiske og støyende miljøer.
05
TWS kjerneteknologi fem: strømstyringsbrikke
Strømstyringsbrikken brukes hovedsakelig til lading og utlading av TWS-øretelefoner, samt sanntidsbatterioverlading, overutlading, overstrøm- og overtemperaturovervåking og kortslutningsbeskyttelse under lade- og utladingsprosessen. Selv om lade- og utladingskraften til strømstyringsbrikken er relativt liten sammenlignet med tradisjonelle enheter, er det nødvendig for TWS-øretelefoner med høye portabilitetskrav for sikkerhet, lavt strømforbruk, høy motstandsspenning, høy integrasjon og høy effektivitet. Kravene er relativt høye.
MAX77650/MAX77651 er svært integrerte, ultra-low-power power management chips (PMICs) ideelle for laveffekt, størrelsesbegrensede brukbare applikasjoner som TWS der størrelse og effektivitet er kritisk. Begge brikkene inneholder en SIMO buck-boost-regulator som gir tre uavhengig programmerbare strømskinner.
I tillegg gir 150mA LDO krusningsavvisning for lyd så vel som støyfølsomme applikasjoner. Den svært konfigurerbare lineære laderen støtter ulike Li-ion-batterikapasiteter og inkluderer batteritemperaturovervåking for økt sikkerhet (JEITA). De analoge multiplekserne i MAX77650/MAX77651 kan bytte flere interne spenninger og strømsignaler til eksterne noder for overvåking med en ekstern ADC. Et toveis I2C-grensesnitt er tilgjengelig for konfigurering og kontroll av enhetens arbeidsstatus.
Epilog
TWS-hodetelefoner er en integrert del av industrien for smarte lydenheter og et begynnende marked. Yole Développement spår at årlige forsendelser av TWS-headset, høreapparater, smartklokker og smarthøyttalere vil overstige 1,3 milliarder enheter innen 2026, og høykvalitetslyd vil bli et must for mange applikasjoner som spill, AR/VR-opplevelser og 3D-lyd effekter. backup funksjon. Smarttelefoner og øretelefoner har en svært høy grad av økologisk passform. For tiden er den globale forsendelsen av Android-mobiltelefoner omtrent 6 ganger større enn Apple-mobiltelefoner. Det er forventet at andelen Android i TWS-øretelefonindustrien vil øke betydelig i fremtiden.

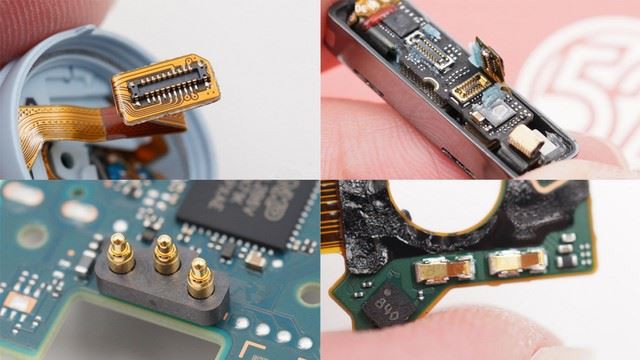

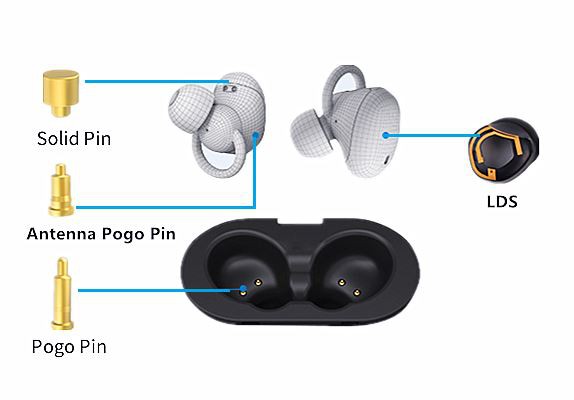

Det viktigste er pogo pin-ladeløsningen:
