Struktur av pogo pin-kontakt
Med utviklingen av markedet og oppgraderingen av produktteknologi er flere og flere forbrukere ikke bare begrenset til produktets multifunksjon, men de streber også etter et stilig utseende og et lite og tynt utseende. Men for produksjon og design er et slikt produkt en stor utfordring for alle elektroniske produktingeniører. På grunn av den strukturelle designplassen og standardspesifikasjonene til kontaktene, er det vanskelig for ingeniører å ha et godt valg for å fullføre den. I tillegg har pogo-stifter åpenbare fordeler når det gjelder monteringskostnad, levetid, prøvesyklus og kostnad i det strukturelle rommet.
Hovedfunksjonen til pogo-pinnen er overstrøm, alt fra 20MA-10A. Hovedsakelig er det strenge regler for diameter, høyde og pletteringskrav til pogopinnen.
Pogo-nålen krever en jevn overflate til en liten rund halvkule. Krav til nåldesign for POGOPIN pogo-stifter.

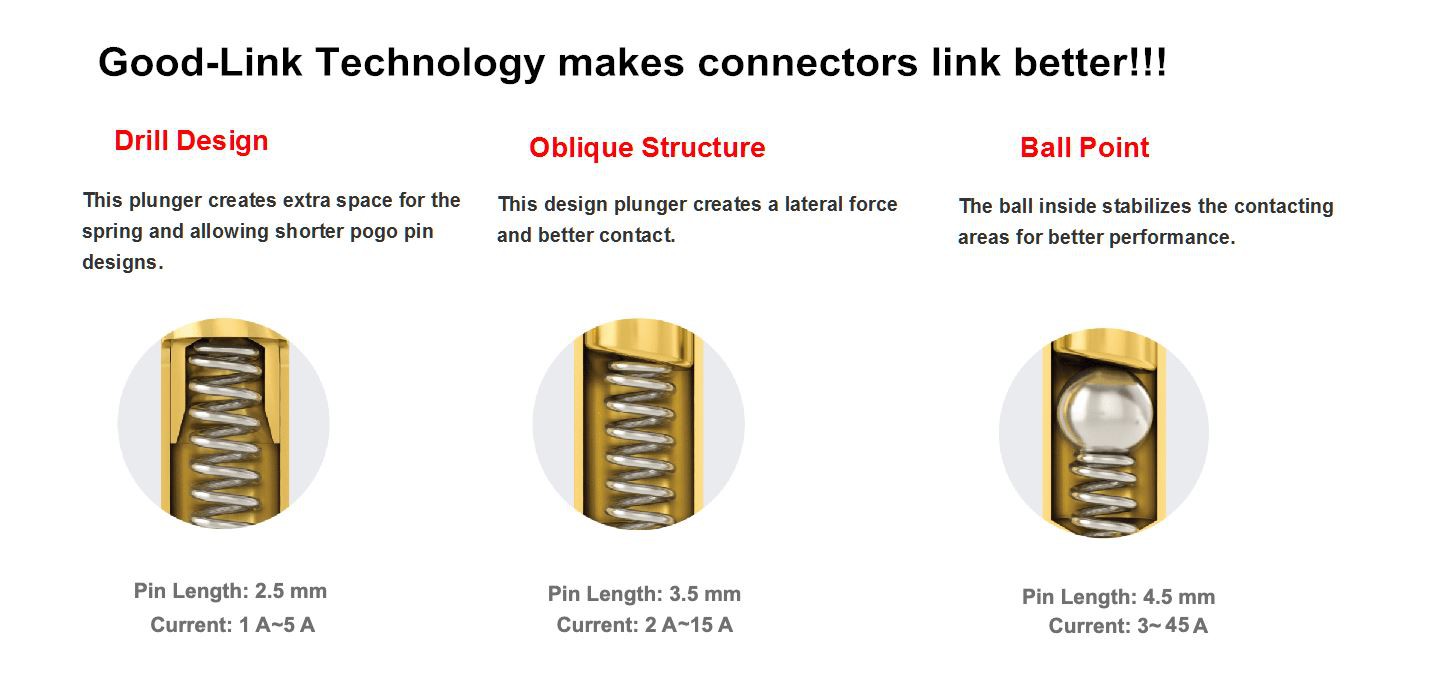

Fas: For å sikre at nålen alltid er i kontakt med nålerøret når du arbeider, kuttet Tyco Hanze enden av nålen som er i kontakt med fjæren til en skråkant. Dette designkonseptet kan sikre en lav og stabil kontaktimpedans for å sikre stabil ledning av produktet. Bakboringsdesignet er et godt valg for små kontakter, som kan møte kundenes elastisitetskrav
Lengden på den matchende fjæren i dette designet kan overstige lengden på nålrøret. Ved begrenset plass kan utformingen av omvendt boring oppnå et stabilt elastisk slag. Den flatbunnede designen vil ikke være utilgjengelig på grunn av visse forhold på strukturen til nålen og nålerøret, noe som vil føre til at strømmen går gjennom nålerøret, og veggen til nålerøret vil gå rett langs fjæren, som vil føre til at motstanden blir for stor og spenningen faller i en stor bue.
