Pogo pins for TWS-ladeløsninger
Sammenlignet med vanlige kablede øretelefoner, er Bluetooth-øretelefoner mer praktiske å bruke. Med kontinuerlig oppdatering av teknologi kommer lydkvaliteten til Bluetooth-øretelefoner nærmere og nærmere kablede øretelefoner; siden Apple iPhone 7, har 3.5mm øretelefonkontakten blitt kansellert, noe som er enda viktigere. Utviklingen av Bluetooth-hodetelefoner.

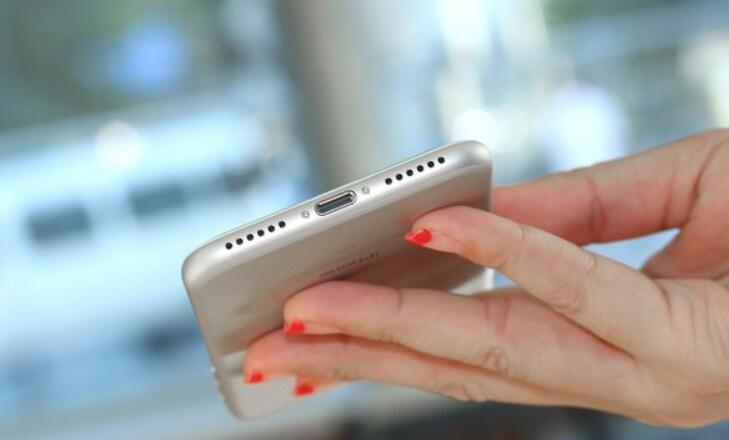

IPhone uten 3,5 mm tradisjonell hodetelefonkontakt
Den mest åpenbare forskjellen mellom Bluetooth-øretelefoner og tradisjonelle kablede øretelefoner er at det ikke er noen lang øretelefonkabel, og lydsignaler mottas via Bluetooth, slik at Bluetooth-øretelefoner har uavhengige kretser og strømforsyninger, og kan lades for daglig bruk som mobiltelefon; i dag, vil vi Denne artikkelen introduserer hvilke typer pogopinner som brukes i TWS (True Wireless Stereo) Bluetooth headset laderom.
På TWS øretelefonladingsboks har vi sett forskjellige spesifikasjoner av pogopinner (pogopinnekontakter), inkludert 2Pin, 3Pin, 5Pin, etc. Bruken av pogopinner er vanlig, og hele er delt inn i 2Pin pogopinner og 3Pin pogopinner. og flere Pins. Så hva er bruken av så mange pogopinner?

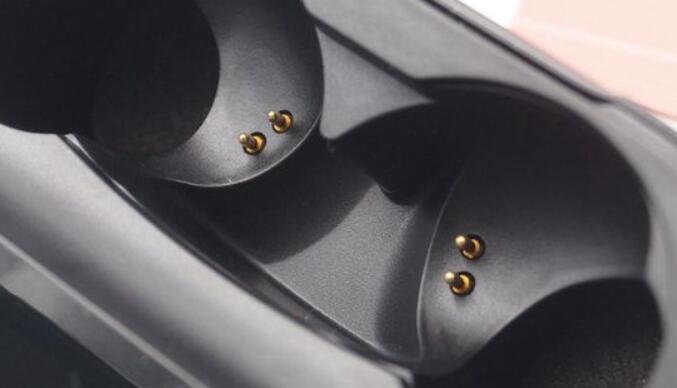

1. 2Pin pogo pin-løsninger:
Utformingen av 2Pin pogo pin er den vanligste på markedet, og denne designen kan møte de stive behovene til TWS-hodesettlading. De to pinnene er henholdsvis positive og negative, og brukes til å overføre strømmen til batterirommet til TWS-ladeboksen til øretelefonen. På denne måten, hvis TWS brukes som et Bluetooth-hodesett for samtaler, fungerer det ene hodesettet, og det andre hodesettet kan settes inn i laderommet for å fylle opp strømmen; en slik brukssyklus kan dekke behovene til ultralang batterilevetid.
Tidligere kunne 2Pin pogopinner ikke ta hensyn til kommunikasjon mens du leverer strøm. Derfor, for å legge til personlige funksjoner, prøvde TWS-øretelefonfabrikken 3Pin pogopinner, 5Pin pogopinner og andre designoppsett, noe som også førte til økt produktvolum og vanskeligheter med montering. Det er komplisert og fører til en økning i kostnadene.
2. 3Pin pogo pin-løsning
Utformingen av 3Pin-fjæren fingerbøl, i tillegg til 5V-lading og jording, legger til en pinne for batterispenningen til headsettet, som brukes til å måle den virkelige kraften til headsettet.

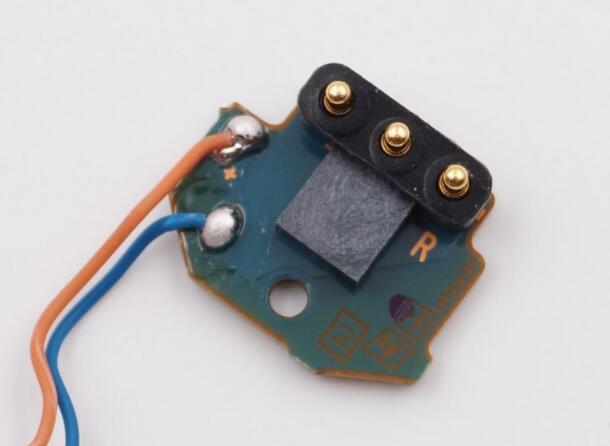

3Pin ladepinne 3Pin ladepinne

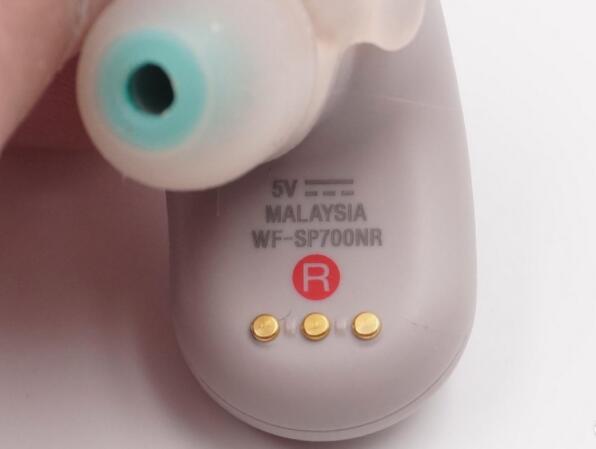

TWS Bluetooth-hodesett med 3Pin-ladepinne TWS Bluetooth-hodesett med 3Pin-ladepinne
3Pinne ladepinne for ladeetui for Bluetooth-hodesett 3Pinne ladepinne for ladeetui for Bluetooth-hodesett
3. 5Pin pogo pin-løsning
Utformingen av 5Pin fjær fingerbøl tar hensyn til de to ovennevnte formålene og har flere funksjoner.
Denne typen design kan bare sees i avanserte TWS Bluetooth-hodetelefoner, som er relativt sjeldne. Den kan brukes til dataoverføring i intern lagring av headsettet, fastvareoppgradering av headsettet, protokolldatakommunikasjon og andre funksjoner.
