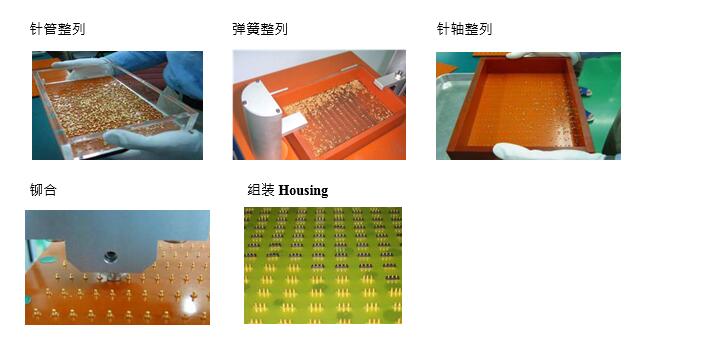

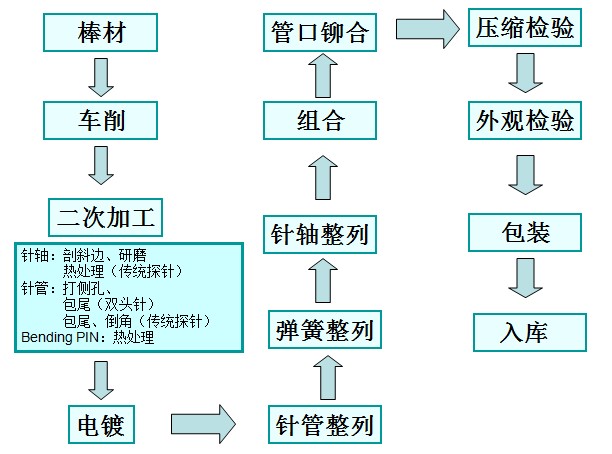

Produksjonsprosess for Pogo Pin Connector
Nåleskaft/rørmateriale:
Hovedfunksjonen til kontakten er at antall ganger signalledning og plugging og frakobling er høy, så ledningsevnen og elastisiteten (flytestyrken) til materialet er også nødvendig.
1-1: Messing (MESSING): kobber-sinklegering, dens ledningsevne er god, ledningsevnen er omtrent 26 prosent ~29 prosent (IACS), i henhold til andelen kobber kan deles inn i C2680 (JIS) og C3604 , C3601 (påkrevd varmebehandling)
1-2: Fosforbronse (FOSFORBRONSE): kobber-tinnlegering, dens ledningsevne er dårligere enn messing, ledningsevnen er omtrent 13 prosent . Men dens elastisitet og fleksibilitet er god
Den er egnet for rør med en tegneprosess, og klassifiseringen kan deles inn i C5440, C5191 og C5210 i henhold til tinninnholdet. Jo høyere tinninnhold, jo dårligere ledningsevne og bedre elastisitet.
1-3: Varmebehandlede kobberlegeringer: For eksempel har berylliumkobber (BERYLLIUM LEGERING) god elektrisk ledningsevne og elastisitet, men prisen er høy.
Materialer brukt til Housing & Cap:

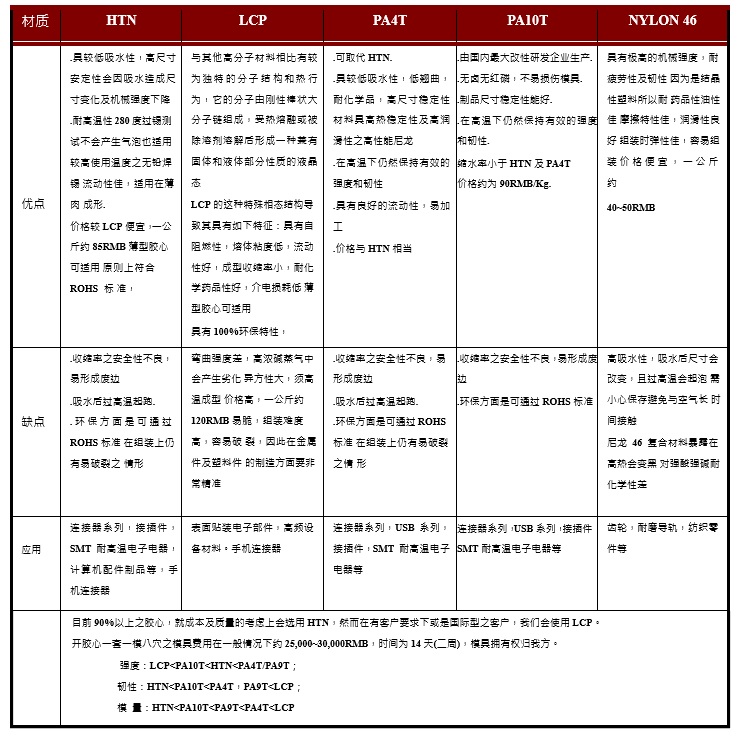

Gi hovedstrukturen og isolasjonen til kontakten, og plasser Pogo PIN-koden inni den. Materialer som brukes: Størrelsen, formen og bruken av koblinger er svært forskjellige, så ingeniørplasten som brukes er også forskjellig. Ved utforming av koblinger bør temperaturmotstand, fluiditet, mekanisk styrke, elektrisk ytelse, miljøvernkrav og kostnader vurderes som faktorer for å velge riktig ingeniørplast. Vanlig brukte ingeniørplast er LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, etc.
Fordi LCP i seg selv har flammehemmende egenskaper, kan den nå UL94 V-0-nivå uten å tilsette flammehemmende middel, slik at LCP raskt kan oppfylle RoHS- og halogenfrie krav. HTN, PA4T og PA9T er nylonmaterialer, og flammehemmere må tilsettes for å oppnå UL94 V-klasse 0, produsentene av HTN, PA4T og PA10T erklærer at materialene i de relevante kvalitetene bruker halogenfrie Flammehemmere.
