Krav til utforming av Pogo pin-kontaktende
Pogo Pin-kobling består hovedsakelig av 6 deler, nemlig nåleskaft, fjær, keramisk perle, nålrør, plast, hette (grunnleggende krav til kundeinstallasjon kan utstyres med plastkappe for å beskytte nåleskaftet). La's ta en titt på formkravene til kontaktterminalen til pogo pin-kontakten.
1. Designkrav for slutten av kontakten:

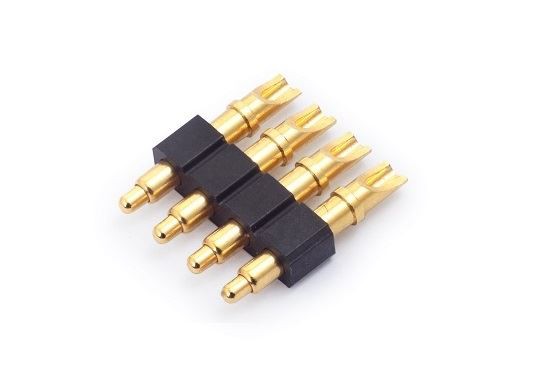

er en ikke-standard type kontakt, designet i henhold til kabelkravene til den komplette maskinen, bekreft først størrelsen på plug-in-enden, produktinstallasjonsskjemaet, utseendemodus og kabelspesifikasjonen. Når kabelen ikke kan bestemmes, er prinsippet å følge å designe ledningshullet i henhold til kontaktens delenummer. Kablingshullet kan oppfylle kravene til ledninger med store trådmåler. Forholdet mellom diameteren til kjernetråden til ledningen og den indre diameteren til sveisekoppen er vanligvis 0,5-0,7; Når du kobler en ledning, er designprinsippet at diameteren til kabelkjernen og tilkoblingshullet til kontakten er passende, og forholdet mellom diameteren til ledningskjernen og den indre diameteren til sveisehullet er vanligvis 0,6-0,8.
2. Krav til skjemaet for slutten av kontakten:
I pogo pin-kontakten er kontakten en viktig del av kontakten, som hovedsakelig bærer signaloverføringen. I utformingen av kontakten er kontakten sammensatt av den sammenkoblede ende og haleenden. Den parrende enden er vanligvis sammensatt av elastiske deler og stive deler for å sikre påliteligheten til kontakten mellom koblingspluggen og stikkontakten; endeenden av kontakten er for å realisere kabelforbindelsen mellom utstyret, sammenkoblingen mellom de trykte brettene, eller kabelen og Sammenkoblingen mellom kortene brukes for kabeltilkobling. Terminalenden av kontakten har en sveisetrådtype, en krympetrådtype og en isolasjonsgjennomtrengende type (IDC, loddefri viklingstype, brukt for trykte tavler, kontakter Termineringsskjemaer inkluderer rett sveising, bøyesveising, overflatemontering og sveising- gratis inntrykkstype.
