Pogo pin-kontakt kontaktende design og krav

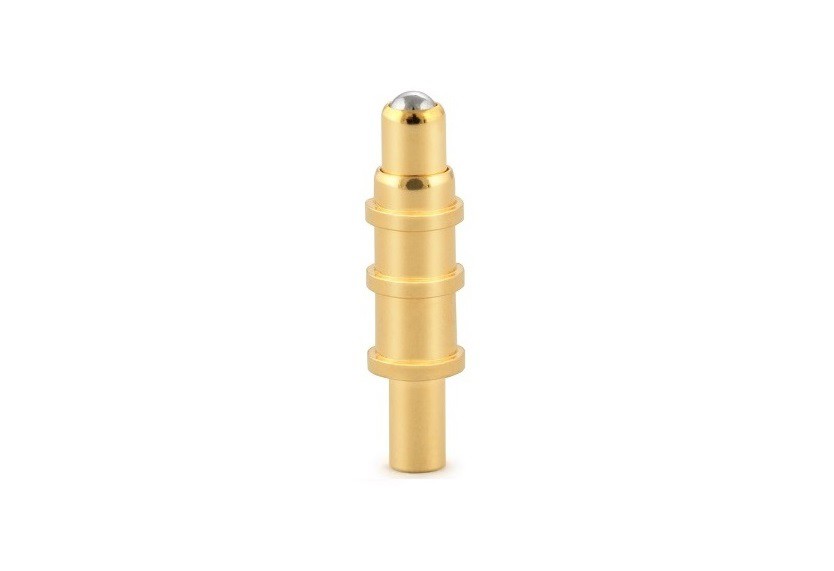

1. Designkrav til endekontakt
er en ikke-standard type kontakt. Den er designet i henhold til kabelkravene til hele maskinen. Først er det nødvendig å bekrefte størrelsen på plug-in-enden, produktinstallasjonsmetoden, utseendeskjemaet og kabelspesifikasjonen. I tilfelle det er vanskelig å bekrefte kabelen, utform ledningshullet i henhold til kontaktnummeret. Kablingshullet kan dekke behovene til store ledningsmålere. Forholdet mellom diameteren til trådkjernen og den indre diameteren til sveisekoppen er generelt 0,5-0,7; Når du kobler til en ledning, er designprinsippet at diameteren til kabelkjernen og tilkoblingshullet til kontakten er passende, og forholdet mellom diameteren til ledningskjernen og den indre diameteren til sveisehullet er generelt 0,6-0,8.
2. Krav til skjema for sluttkontakt
I pogo pin-kontakten er kontaktstykket en uunnværlig del av kontakten, og dens hovedfunksjon er å være ansvarlig for signaloverføring. I designprosessen til kontakten dannes kontakten av den sammenkoblede enden og bakenden. Den sammenkoblede enden er vanligvis sammensatt av elastiske deler og stive deler for å sikre påliteligheten til kontakten mellom koblingspluggen og stikkontakten; endeenden av kontakten er ansvarlig for kabelforbindelsen mellom utstyret, sammenkoblingen mellom de trykte brettene, eller Sammenkoblingen mellom kabelen og kortet brukes i tilkoblingen av kabelen. Terminalenden av kontakten kan deles inn i fire typer: sveisetrådtype, krympetrådtype, isolasjonsgjennomboringstype og loddefri viklingstype; applikasjon På det trykte kretskortet kan kontaktavslutningsformene deles inn i fire typer: rettsveising, buet sveising, overflatemontering og loddefri innpressingstype.
