Hvordan designe TWS-øretelefonantennen?
Som en viktig del av Bluetooth-modulen spiller TWS-headsettets Bluetooth-antenne også en viktig rolle i TWS-headsettet. Utformingen av Bluetooth-antennen og dens egnethet med headsettet bidrar til å forbedre overføringskvaliteten til Bluetooth-kommunikasjon, og forbedrer dermed den faktiske brukeropplevelsen.
Blant de nåværende TWS-headsettene er de mye brukte Bluetooth-antennene hovedsakelig delt inn i fire typer, nemlig PCB-antenner ombord, FPC-antenner, keramiske antenner og LDS-antenner. Denne gangen vil I Love Audio Network dele rollen, typene og designvalgene til TWS-headsettets Bluetooth-antenne fra tre aspekter: viktigheten av antennen i TWS-headsettet, introduksjonen av TWS-headsettets Bluetooth-antenne, og hvordan du velger TWS-headsetdesignet.
1. Viktigheten av TWS øretelefonantenne
Fra gammeldagse radioer til nåværende smarthøyttalere, fra "storebrødre" til smarttelefoner, fra tradisjonelle Bluetooth-headset til ekte trådløse TWS-headset. I utviklingen av forbrukerelektronikkteknologi er antennen en viktig fastvare. Med fødselen av konseptet Internet of Everything, er antennens rolle enda viktigere for at smarte hjem, smarte kjøretøy og smarte bærbare enheter skal være koblet til hverandre og kontrollert av én maskin.
TWS-øretelefoner er True Wireless Stereo-øretelefoner. Hovedbruksmetoden er å koble til mobile enheter som mobiltelefoner og datamaskiner via Bluetooth-radiofrekvens og deretter overføre lydinformasjon til øretelefonene, og deretter dekode og sende dem ut på øretelefonenden.
I denne prosessen kreves det at Bluetooth-antennen fungerer som et "tårn" for å kommunisere mellom de to partene og utføre oppgavene med å sende og motta. Derfor, i TWS-headsettet, utfyller Bluetooth-brikken og Bluetooth-antennen hverandre, for å realisere trådløst overført musikkavspilling og unngå sjakler av ledninger.
2. Introduksjon av TWS headset Bluetooth-antenne
Som en viktig fastvare for TWS-headsettet er den nåværende utviklingen av Bluetooth-antenne relativt moden. Det er hovedsakelig fire typer PCB innebygde antenner, FPC, keramikk og LDS. Vurder utseendet til TWS-øretelefonproduktet, krav til frekvensbånd og kostnader for å velge den mest passende antennetypen.

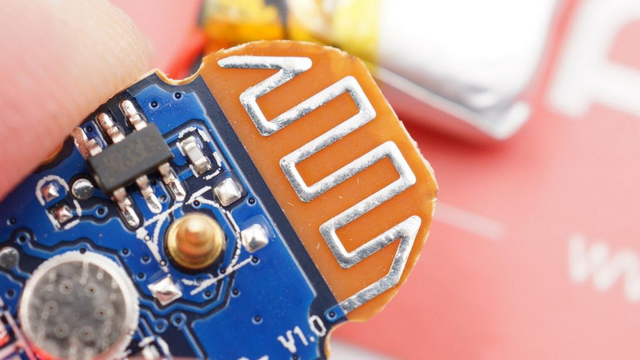

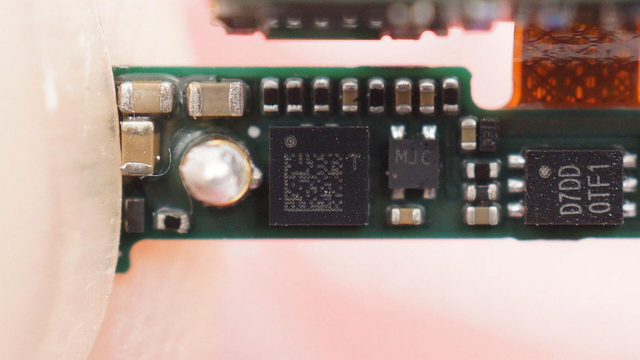

PCB innebygd antenne
Som navnet antyder, er PCB-antennen en antennetype som er tegnet direkte på PCB-kortet. Det er mye brukt i enkeltfrekvensmodulkretskort som Bluetooth-moduler, WIFI-moduler og ZIGBEE-moduler. I TWS-øretelefoner, på grunn av volumbegrensningen, er bruken av den innebygde Bluetooth-antennen relativt sjelden.
PCB-antenner kan designes og implementeres av leverandører av PCB-kort, som tilsvarer kretsdelen av kortet.
Fordeler: PCB-antennen har ikke behov for flere feilsøking, og kan tegnes direkte på PCB-en uten kostnad.
Ulemper: Det nødvendige området er stort, retningsvirkningen er relativt enkel, bare egnet for et enkelt frekvensbånd, konsistensen til forskjellige partier av antenner er relativt dårlig, og anti-interferensevnen er dårlig.

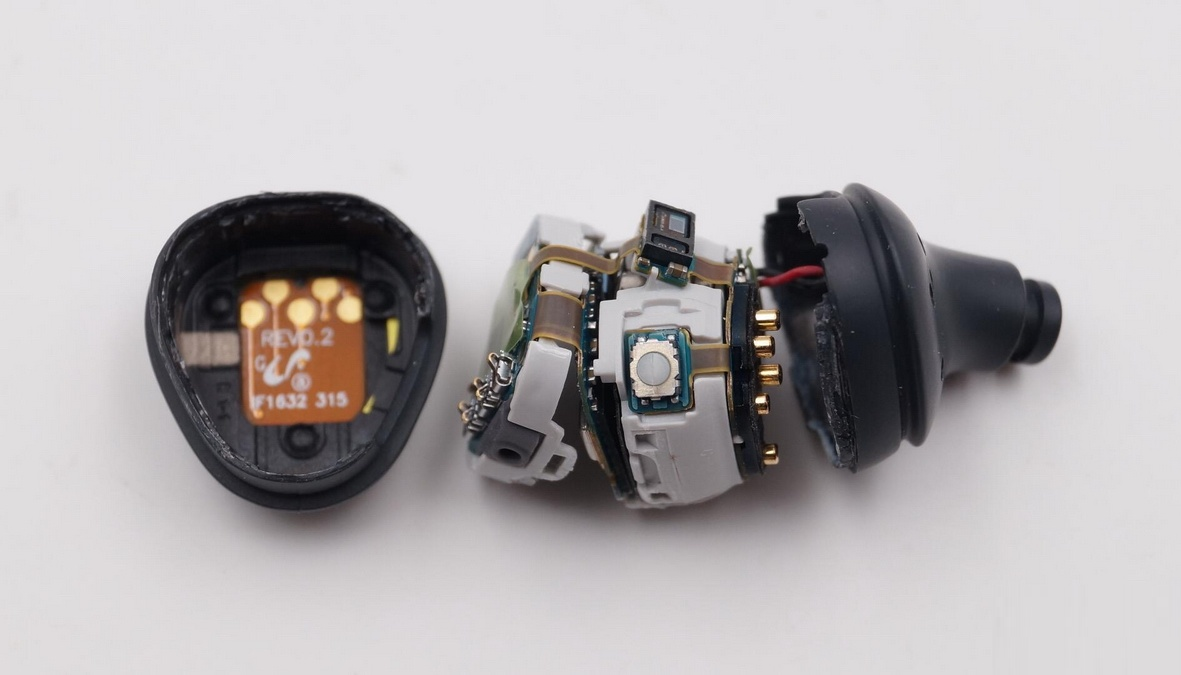

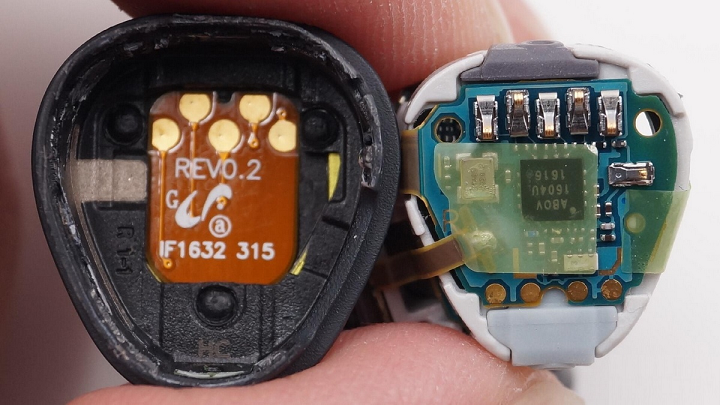

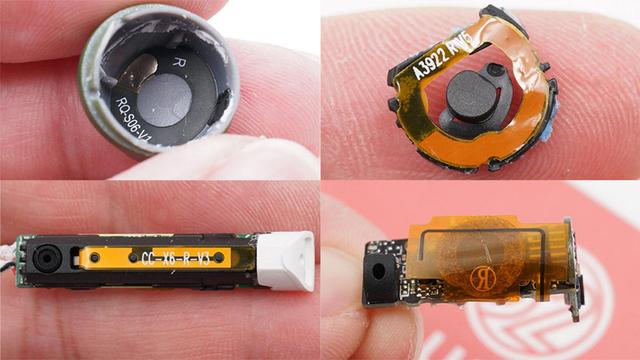

FPC-antenne
FPC-antennen utviklet seg fra PCB-antennen ombord. På grunn av volumbegrensningen til TWS-hodesettet, kan ikke plassen på det interne hovedkortet romme antennen. FPC-antennen tilsvarer å ta antennekretsen ut av PCB-en og bruke andre eksterne metaller for å gjøre antennen til en separat komponent. Slik at den kan plasseres bedre i det indre rommet til TWS-headsettet.
FPC-antenne kan realiseres av PCB-kortfabrikken av mykt brett og fleksibelt materiale.
Fordeler: Gjelder for de fleste små elektroniske produkter, frekvensbåndene som kan lages er også rike, ytelsen er bedre og kostnadene er lavere.
Ulemper: Hvert produkt må feilsøkes individuelt og lappes manuelt.

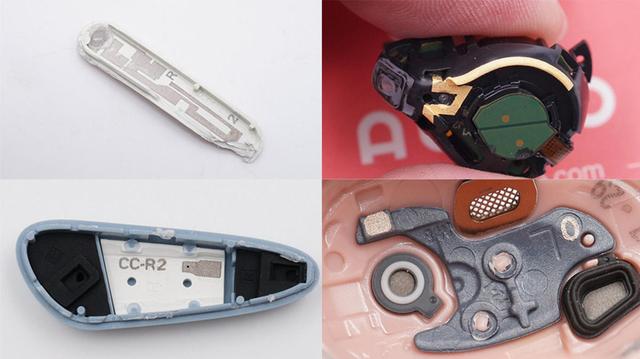

LDS-antenne
LDS-antennen er en ytterligere oppgradering av FPC-antennen. Selv om FPC-antennen har vært i stand til å bruke hodesettets indre plass i stor grad, trenger den fortsatt et flatt plan for å feste det.
LDS-antennen bruker laser-direktestøpingsteknologi, som bruker laserteknologi for å direkte danne metallantennemønstre på braketter, dekkplater, etc., som kan laseres til uregelmessige overflater inne i øretelefonene, og utnytte det indre rommet til øretelefonene ytterligere.
Produsenter av LDS-antenner for laserbehandling, laserteknologi og elektropletteringsteknologi kan støtte det.
Fordeler: Alle retninger kan støttes og har sterk aksept.
Ulemper: Kostnaden er dyrere, og det er spesielle krav til materialet på den ytre overflaten av produktet.

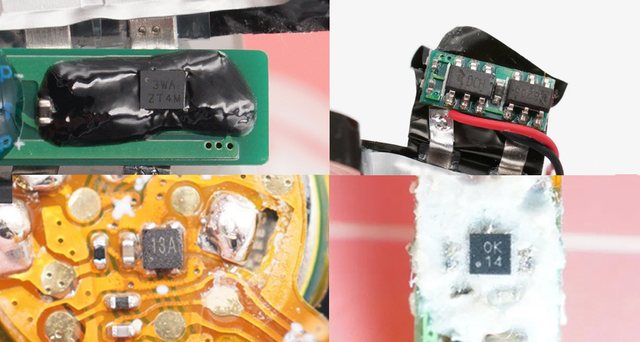

Keramisk antenne
Den keramiske antennen er et annet antenneprodukt som er mye brukt i Bluetooth-modulenheter. Den er oppkalt etter bruken av keramiske skjell. Den er hovedsakelig delt inn i to typer: blokkkeramisk antenne og flerlags keramisk antenne.
Den keramiske bulkantennen skal skrive ut metalldelen av antennen på den keramiske raske overflaten, og flerlags keramisk antenne kan skrives ut på hvert keramisk dielektrisk lag i henhold til designkravene, og dermed redusere størrelsen på antennen.
Fordeler: Liten størrelse, enkel påføring, lav pris, god ytelse og tar bare liten plass.
Ulemper: Kravene til klaringsarealet er relativt høye, retningsevnen er relativt enkel, og det stilles krav til plasseringsposisjonen.

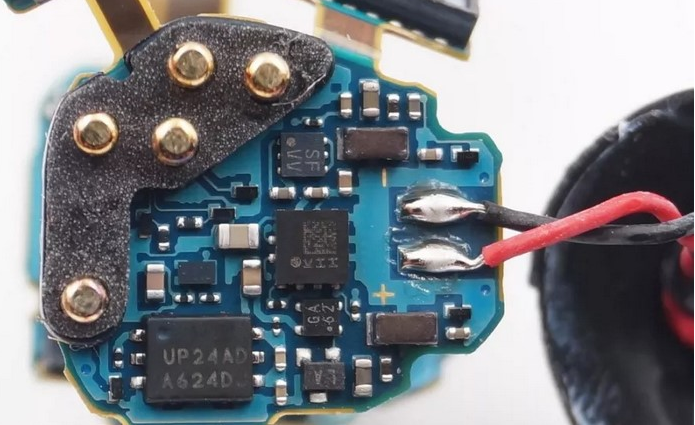

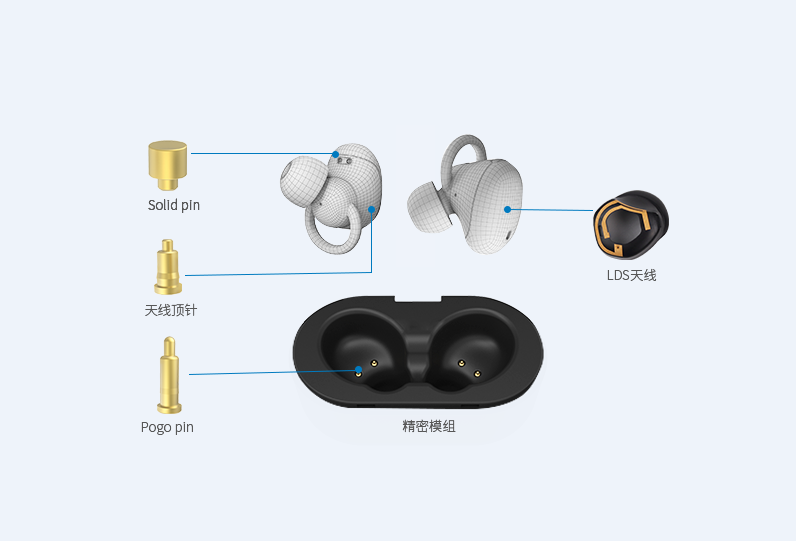

Pogo Pin-antenne

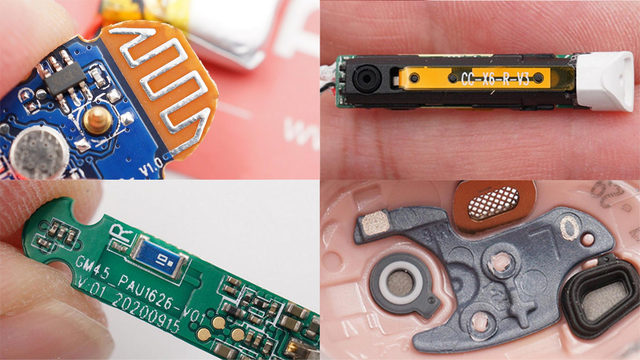

Hvordan velge riktig antenne
Teoretisk sett, når det gjelder kostnader, koster PCB- og FPC-antenner mindre, keramiske antenner er moderate og LDS-antenner er dyrere; og når det gjelder plassutnyttelse, er LDS-antenner de mest fleksible og kan utnytte hodesettets indre plass fullt ut.
Når det gjelder ytelse, er sendings- og mottakskapasiteten til eksterne antenner generelt bedre enn de innebygde antennene. TWS-hodesett er utformet med innebygde antenner på grunn av volumbegrensninger og portabilitetskrav. Ytelsen er relativt lik, og det er nødvendig å vurdere en rekke faktorer grundig for å velge en passende antenne.
Utformingen av Bluetooth-antennen til TWS-headsettet påvirker overføringskvaliteten til Bluetooth-kommunikasjonen, som igjen påvirker den faktiske brukeropplevelsen. Valget av en Bluetooth-antenne påvirkes av mange faktorer som ytelse, frekvensbånd, kostnad og plass til bruk. Kun ved å vurdere de spesifikke produktforholdene og bruksscenarioene, og velge en passende antenne, kan produktets maksimale ytelse oppnås.
Oppsummer
Den faktiske brukeropplevelsen av TWS-hodetelefoner krever superposisjon av mange faktorer for å gi en perfekt effekt. Som hovedkomponenten i TWS-headsetets Bluetooth-antenne fungerer den som en bro for å kommunisere mellom TWS-headsettet og mobile enheter og gir garantier for stabiliteten til Bluetooth-tilkoblingen til TWS-headsettet og kvaliteten på overføringen av lydkvalitet.
For tiden inkluderer de viktigste Bluetooth-antenneproduktene som brukes i TWS-hodesett på markedet hovedsakelig PCB-antenner, FPC-antenner, keramiske antenner og LDS-antenner. Hvert av de fire produktene har fordeler og ulemper og må vurderes når det gjelder ytelse, frekvensbånd, kostnad, bruksplass, etc., for å velge det mest passende antenneproduktet og forbedre ytelsen og konkurranseevnen til produktet.
Populariteten til TWS-øretelefoner har raskt drevet oppgraderingen av relaterte industrikjeder. Fremskritt innen Bluetooth-moduler, Bluetooth-teknologi, antenner og relaterte teknologier sikrer tilkoblingsstabilitet, lydkvalitet og andre aspekter ved ytelsen. De nåværende TWS-øretelefonene har sjelden opplevd frakobling i det tidlige utviklingsstadiet, og lydkvaliteten har blitt skadet og de periodiske avspillingsproblemene har begynt å oppstå på en avstand på tre eller fem meter, noe som effektivt har forbedret brukerens faktiske brukeropplevelse.
