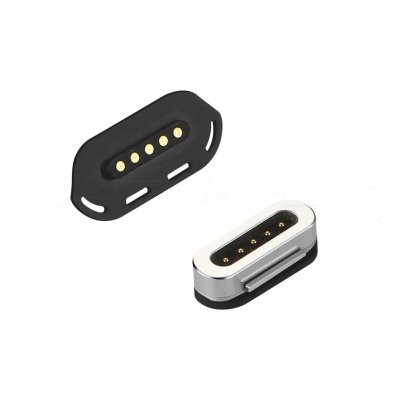

Hvordan designe og bruke Pogo Pin Connector?
1. Våre tegninger viser 4 høyder, nemlig:
en. Anbefalt arbeidshøyde (W2)
b. Maks. arbeidshøyde (W3)
c. Min. arbeidshøyde (W1)
d. Anbefalt arbeidsområde (L)
2 . Arbeidshøyde (W2)
Arbeidshøyden refererer til lengden fra puten til arbeidspunktet. Tegningene anbefales i henhold til produktstørrelse og fjærkraftparametere.
Arbeidshøyden kan oppnå stabil fjærkraft og kontaktmotstand.
3. Maks. arbeidshøyde (W3)
Størrelsen på kontaktmotstanden er nært knyttet til størrelsen på fjærkontaktkraften (innsettingskraften).
Pogo Pin-kobling nødvendig Den stabile fjærkraften og kontaktmotstanden kan kun oppnås ved å trykke i en viss høyde. Tegningen angir minimum kompresjonsmengde. Forhindre utilstrekkelig kompresjon.
4. Min. arbeidshøyde (w1)
Koblinger må begrense kompresjon, Min. arbeidshøyde representerer grensen kompresjon arbeidshøyde, for å forhindre
Trykkskade skader kontakten, unngå å overskride arbeidsslagområdet til tegningen, tegningen indikerer grensen for kompresjonsarbeidshøyde Spend.
5. Anbefalt arbeidsområde (L)
Masseproduserte produkter har toleranser. Når du designer produkter, er det nødvendig å ta hensyn til lapptoleranser, komponenttoleranser og montering.
Monteringstoleranser. Tegningen angir anbefalt arbeidsslagområde, og produktet må komprimeres til anbefalt arbeidsslag
Arbeid innenfor området for å oppnå stabil kontaktfjærkraft og kontaktmotstand.
