Hvordan velge testpogo-pinnen riktig
Alle som noen gang har utført måling og testing vet at nøyaktige data avhenger av testinstrumentets design og målekapasitet. Men få mennesker vet at designkvaliteten, produksjonsprosessen, kompatibiliteten og ytelsesspesifikasjonene til testlinjer og koblinger er like viktige som testinstrumenter. Deretter vil vi fokusere på de fem spesifikke kriteriene for riktig valg av testtråder og fjærpogopinner.
Først, sikkerhet:
Samme som strømforsyningskravene må instrumentets testledninger og pogo-pinner oppfylle strenge sikkerhetskrav på grunn av direkte kontakt med store spenninger, spesielt i tråd med de internasjonale IEC1010 spennings- og kategorikravene, nemlig CATI, CAT II, CAT III eller CATIV . Andre krav i IEC1010 involverer også transienttesting, dielektrisk motstandsspenning eller testing for å verifisere at produktet har tilstrekkelig isolasjon og oppfyller kravene til strøm, elektrisk klaring, synlige metallfjærer og slagmotstand. Testnåler av god kvalitet, sammen med viktig personlig verneutstyr som hansker og øyevern, utgjør en del av de personlige vernetiltakene definert i NFPA70E-standarden.
For det andre, robusthet og holdbarhet:
Testledninger og koblinger av høy kvalitet vil ikke lide under ytelsesforringelse på grunn av daglig friksjon som trekking, pressing og punktering. Begge ender av testlinjen bør ha godt utformede antistresshylster. Testfjæren skal være et herdet metall som tåler gjentatte tilkoblinger og kan overføre nøyaktige data hver gang.
Sammenlignet med billige materialer kan den spesialproduserte flertråds fortinnede berylliumkobbertråden gi fleksibilitet, langvarig holdbarhet, utmerket ledningsevne og presisjon. Andre faktorer inkluderer den interne sveisekvaliteten til pogopinnen og kontakten og temperaturområdet til materialet.
For det tredje, designytelse og indikatorer:
Det er veldig viktig at utformingen av testfjærbøylen og testklemmen er komfortabel eller ikke. En komfortabel, lett å gripe grepsflate hjelper til med å holde nålen godt i hånden, og en sterk fjærklemme sørger for en fast forbindelse. Koblingen skal være enkel, og matchende deler skal kunne gli sammen uten problemer uten stress. Kontaktene på koblinger av høy kvalitet bør være nikkelbelagte eller gullbelagte maskinerte messingkoblinger, ikke bare støpt messing. Bruken av gullbelagte kontakter gir nøyaktighet og oksidasjonsmotstand, og gir dermed en holdbar, sikker og pålitelig tilkobling.
Designindeksen til testlinjen og fjærbøylen skal stemme overens med det matchende testinstrumentet. Hvis indeksen er mindre enn testinstrumentet, vil den sanne verdien av instrumentet bli kraftig redusert. For eksempel er båndbredden til oscilloskopet 100M, og båndbredden til den matchende oscilloskopnålen er bare 50M, da blir oscilloskopet 50M.
For det fjerde, høyytelsesapplikasjoner:

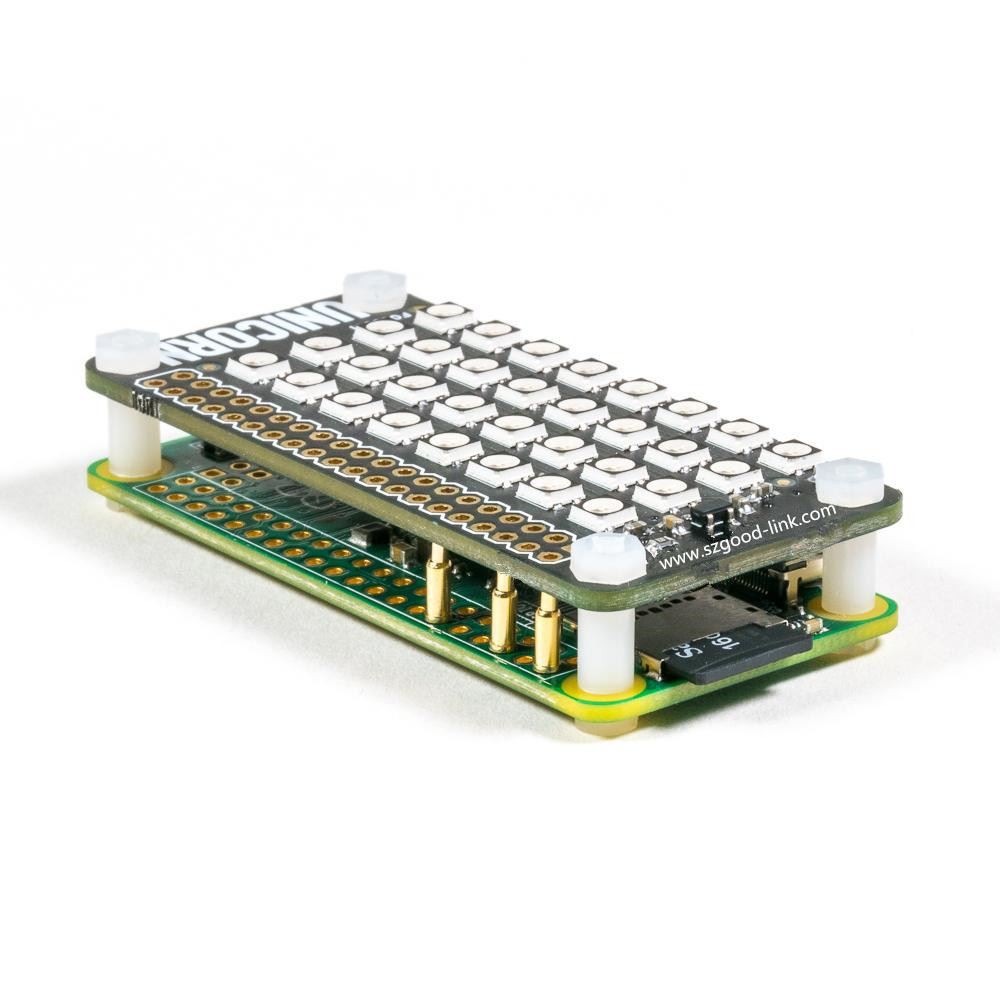

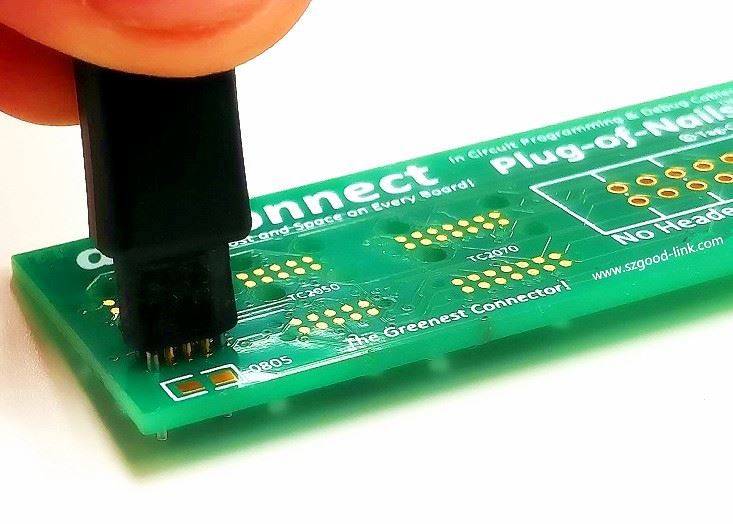

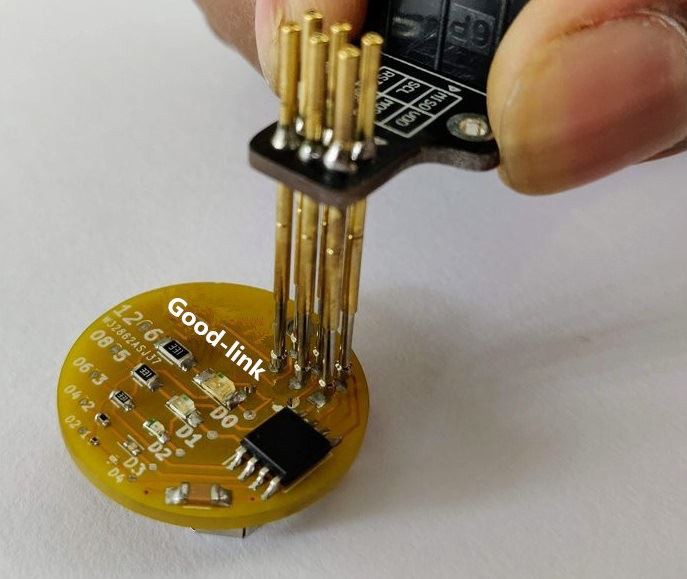

Fra en fjærbelastet pogopinne og en fin og lett nål for elektronisk kretstesting til en skarp rustfri pogopinne og en sterk nål egnet for industriell bruk, tar nålens design nå hensyn til behovene til ulike bruksområder. For eksempel er enkeltpunktsnåler den vanligste formen for nåler. De fleste målere har en enkeltpunkts testlinje, som er ganske nyttig for et bredt spekter av testapplikasjoner. En skarp fjær fingerbøl er et bedre verktøy for å måle svært små kontaktpunkter på kretskort med høy tetthet. Selv om de lett blir skadet, kan pogostifter vanligvis slipes på nytt fordi det ikke er noen plating på dem.
Nålen med en uttrekkbar fjærbøyle er koblet til en rustfri ståltråd med svært tynn diameter. Bortsett fra enden av nålen, er hele ledningen dekket av et isolerende lag for å forhindre at utilsiktet kontakt forårsaker kortslutning og skader brikken. Kroktang fjær fingerbøl er egnet for å holde koblingen på plass, noe som er praktisk for hands-off betjening. Bruk testklips i forskjellige størrelser for enkel testing av IC-brikker. IC-testklips er ideelle verktøy for å sondere flere pinner på en IC-brikke. De egner seg veldig godt til å finne en av mange chiptråder. SMD-nåler kan brukes til testing av faste punkter på overflatemonterte plater (SMD). Denne typen testing krever bruk av et veldig tynt og skarpt fjærhul til berøringspunkter på svært små kretskort, som for eksempel MINI GRIP-XB/100 mini-testklemmer. Micro SMD-klemmen er designet for å klemme pinnene med finpitch på SMD-brikken. BNC-adapterkabelen (kort patchledning med små ledninger) gjør det enklere å installere RF-kontakten fra kretskortet for signaltesting...
For det femte, testlinjetilkoblingskontakt:
I henhold til standarder, sikkerhet og faktiske behov har testlinjekontakten ulike bruksområder og standard plugger og stikkontakter. For eksempel har oscilloskopet en BNC-kontakt, multimeteret har en 4mm banankontakt, og spektrumanalysatoren har en N-type kontakt, etc. Ulike applikasjoner har forskjellige kontakter. For å matche hverandre har ulike adaptere (kobling) dukket opp på markedet. Adapter), adaptere (adaptere), adapterkabler, koblingskabler, grenkabler, etc.
For å oppsummere er det de fem spesifikke kriteriene for riktig valg av testlinjer og pogopinner vi har beskrevet i dag. I følge disse fem punktene har alle også en dypere forståelse av pogo-pins.
