Høystrøms ladekontaktkabel 15A-30A
Strukturelle tekniske krav:
1. Koblinger inkluderer hann-, hunn- og hannkontakt. Koblingstypen er 2P, og referansepinneavstanden er 4,2 mm;
2. Den ytre strukturen til hannhodet inkluderer 4 skruehull. Størrelseskravene er vist i figuren under. Hannledningen støtter sveising av 18# AWG silikontråd:
3. Enden av hunnhodet er designet for å dekkes med gummi, og lengden på baksiden av det gummierte hodet overstiger ikke 5 mm.
Hunnledningen støtter sveising av 18#AWG silikontråd;
1. Hunnhode 2. Hannhode 3. Hannhodesete 4. Anti-revers innføringsstruktur som tilsvarer hann- og hunnhoder, og merket på plastskallet pluss
5. Størrelsen på plastskallet til hannsetet er som vist på figuren, og pinnetypen støtter også sveising av 18#AWG silikontråd;
6. Det nødvendige området for innsettingskraft: uttrekkskraft 1~2kg, innsettingskraft 2~4kg;
Total lengde Mindre enn eller lik 20 mm Elektriske tekniske krav:
1. Kontinuerlig strøm 12~15A, momentan strøm 25~30A;
2. Bruk spenning mindre enn eller lik 250V, tåler spenning Større enn eller lik 1500V;
3. Kontaktmotstand mindre enn eller lik 0.8mΩ, isolasjonsmotstand større enn eller lik 500MΩ;
4. Overflaten på kobberdelene er gullbelagt 2U, og levetiden er mer enn 1000 ganger;
5. Støtt trådmåler opp til 18# AWG;
6. Temperaturmotstandsområde -25~120 grader;
7. Flammehemmende klasse UL94-VO, RoHS-kompatibel;

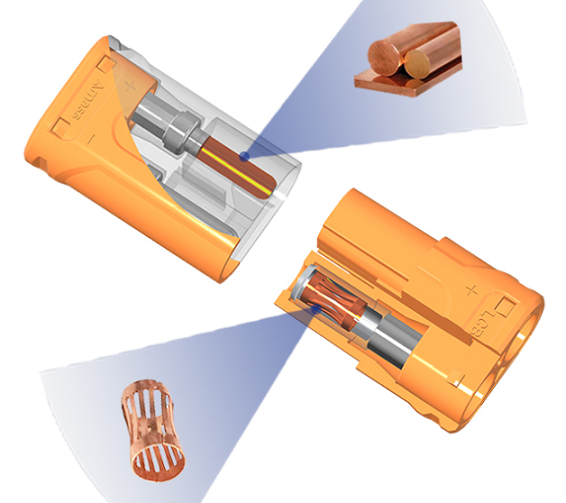

Hann φ1,4 Kobber 6,2 Hunn Silikontråd Hannsete 8,4
