Faktorer som vurderes når design Spring Pogo pin

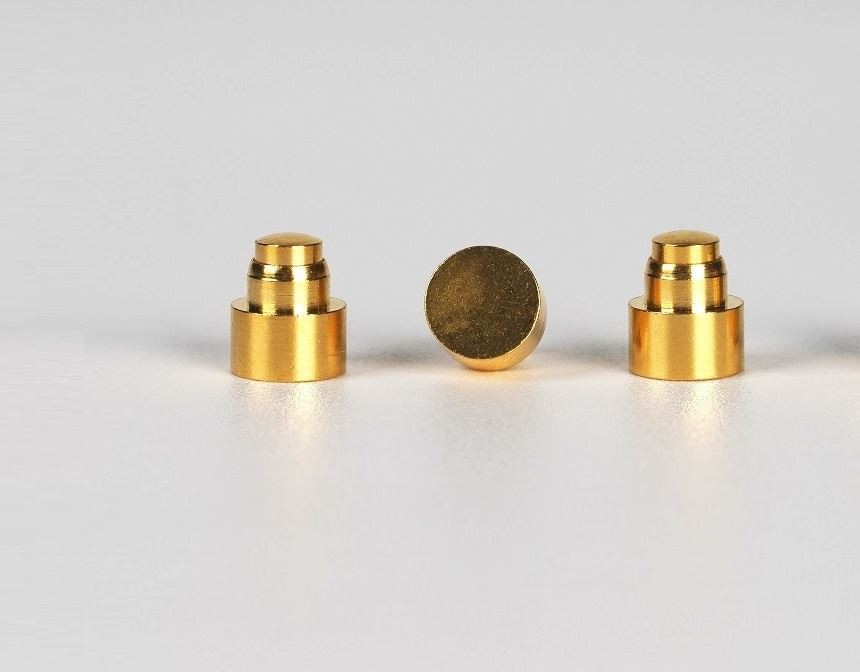

Pogo pin er en presisjonskontakt som brukes i mobiltelefoner og andre elektroniske produkter. Det er mye brukt i halvlederutstyr for tilkobling.
Det er forskjellige utseende i henhold til forskjellige bruksområder, men som helhet er det en presisjonsfjærstruktur inne i pogo-pinnen. Overflaten på produktet er generelt gullbelagt, og fjæren bør også gullbelegges når prosessen er nødvendig.
Pogo-nålen realiserer energi eller ledning, og det meste kommer i kontakt med kobberveggen gjennom den skrå nedre siden, og fjæren bærer en liten mengde, så den indre veggen til kobberhylsen må være glatt. De elektriske egenskapene vil aktivt finne veien med den minste motstanden til å lede strøm. For eksempel, hvis POGOPIN-fabrikken har en ikke-skrå overflate, men en flat bunn, vil det meste av strømmen bli ført gjennom våren, og kravene til fjæren vil være svært høye.
Først lavspent kontaktmotstand
Strømforsyningsspenningen og strømmen endrer ikke størrelsen på den fysiske kontaktflaten og oksid og film på kontaktflaten. For å evaluere kontaktmotstanden til kontaktsystemet, er testens maksimale strøm 100mA og maksimal åpen kretsspenning er 20mV.
For det andre, isolasjonsmotstand
Når det tilveiebringes et likestrømpotensial mellom tilstøtende kontaktpunkter eller mellom metaller nærmere kontaktpunktene, oppdages motstanden til isolasjonsmaterialet.
For det tredje, tåle spenning
Spenningen tåler når systemspenningen plutselig øker eller kontakten plutselig skades trygt på grunn av svitsjing.
For det fjerde, positiv kraft
Kontaktsystemet brukes normalt, kontaktpunktet bærer trykket vinkelrett på kontaktflaten, og arbeidspunktet til pogo pin-kontakten er større enn 60gf.
For det femte, holdbarhet
Fordi kontaktflaten vil slites ut under innsetting og fjerning, vil slitasje redusere den mekaniske og elektriske ytelsen til kontakten. I innstillingsmiljøet settes kontakten inn og fjernes en syklus om gangen, og pogo pin-kontakten tåler en relativt liten innsettingssyklus. Antall ganger kontakten's holdbarhet er evaluert. Pogo pin-kontakten tåler innsettings- og fjerningssyklushastigheten opptil titusenvis av ganger.
For det sjette, vibrasjon
Vurder påvirkningen av små endringer i kontaktflaten forårsaket av mekaniske krefter på de elektriske egenskapene til kontaktsystemet. Pogo pin-kontakten har en vibrasjonsfrekvens på 10~500Hz i 15 minutter, en amplitude på 1,2 mm, strømbruddet overstiger ikke 1μsek, og kontaktimpedansen er<>
For det syvende, mekanisk sjokk
Oppdag den mekaniske og elektriske integriteten til kontakten. Når koblingsenheten virker på den elektroniske enheten, kan den bli påvirket under håndtering, transport osv.
For det åttende, termisk sjokk
Når pogo pin-kontakten utsettes for ekstremt høy temperatur og lav temperatur, oppdager den motstand eller møter relativt dårlige forhold under lagring, transport og bruk.
For det niende, temperaturlevetid
Når de utsettes for et miljø med høy temperatur der mekaniske egenskaper svikter på grunn av temperaturendringer, evaluer miljøets innvirkning på elektrisk stabilitet. Den høye temperaturen vil forårsake kontaktoksidasjon og redusere den positive kraften til terminalen, noe som resulterer i en nedgang i elektrisk ytelse.
Tiende, temperatur og fuktighetssyklus
Vurder innvirkningen av dette miljøet på den elektriske stabiliteten til kontaktsystemet i et miljø utsatt for høy temperatur, fuktighet og mekanisk feil. Disse effektene inkluderer akselerert oksidasjon av kontaktflaten ved oksidasjon og metalloksidasjon av små partikler mellom kontaktflaten og det underliggende laget.
Til slutt, i designprosessen til pogo-stiftfjæren, må vi også ta hensyn til bruken av teknologi. Den såkalte bruken av teknologi er å gjøre den i stand til å møte kravene til automatisering på den tiden, spesielt pakkemaskinene som brukes i enkelte produksjonslinjer. Kravene til dette aspektet er høyere. Noen produsenter er presise fordi de ikke har forbedret teknologien sin. , Til syvende og sist er det vanskelig å ha en god ytelsesfordel. Derfor er det også behov for bedre teknologiapplikasjoner i produksjonsprosessen av denne typen utstyr. Selv om mange produsenter har vitenskapelig og teknologisk styrke, på grunn av utilstrekkelig designstyrke, er det ikke noe bedre produkt til slutt.
