7 grunner til at Pogo Pins er den beste koblingsløsningen
Pogo Pin er en perfekt match for mange applikasjoner som dokking, bord-til-bord eller ladetilkoblinger. Her er hvorfor.
Fjærbelastede kontakter eller såkalte pogo-pinner blir stadig mer populære siden fremtredende selskaper som Apple og Microsoft har brukt dem i sine forbrukerprodukter.
Pogo-pinner kombinerer et par fordeler som skiller dem fra de fleste andre kontakttyper.
I dagens artikkel vil vi diskutere disse fordelene og se nærmere på hvordan disse fordelene kan utnyttes i designet ditt.
En kort historie om pogo-nåler
Før vi går rett inn på de 7 grunnene, la vi starte med en kort historie om pogo-nåler. Koblingstypen har eksistert i omtrent 50 år. Ingeniører fra den eldre garde vil huske at disse pinnene ikke hadde det beste ryktet. De var ofte ustabile, hadde lav strøm og var svært følsomme for enhver form for vibrasjon som diskvalifiserte dem for mange applikasjoner som involverte dataoverføring. Siden den kommende halvledertestindustrien har fjærbelastede testpinner gjort betydelige forbedringer. De teknologiske fremskrittene som hadde vært nødvendige for å krympe størrelsen til et nivå som ville gjøre dem egnet for de fine tonehøydene som kreves under IC-testprosedyrer, er overført til pogo-pin-kontaktene i forbrukerkvalitet.
Så hvorfor er Pogo-pinner så populære i dag, og hva gjør dem til en ideell passform for mange bruksområder? Her er grunnene:
1. La oss snakke om Pogo Pin Cost
De fleste koblinger produseres ved hjelp av stemplingsprosessen. Denne prosessen tar i hovedsak et tynt stykke metall som er dannet ved å stemple metallet i riktig form av en form.
Sjekk ut dette lille videoklippet som forklarer prosessen.
I motsetning til dette produseres pogopinner ved hjelp av dreieprosessen. Denne prosessen bruker et rundt stykke metall og snurrer det veldig raskt. En skarp kant skraper deretter de delene fra metallblokken som ikke er nødvendig.
Hovedforskjellen mellom begge prosessene er kostnadene for å lage en form. Å produsere en form kan koste opptil 5000 USD. Dette betyr at kostnaden for denne formen må inkluderes i beregningen, noe som kan være en betydelig prisfaktor. Ta en titt på denne eksempelberegningen:
Spesielt for ikke-standard koblinger med lavt antall er Pogo Pins det mer effektive alternativet. I eksemplet ovenfor økte prisen med mer enn 80 prosent.
2. Beste kobling for den beste brukeropplevelsen

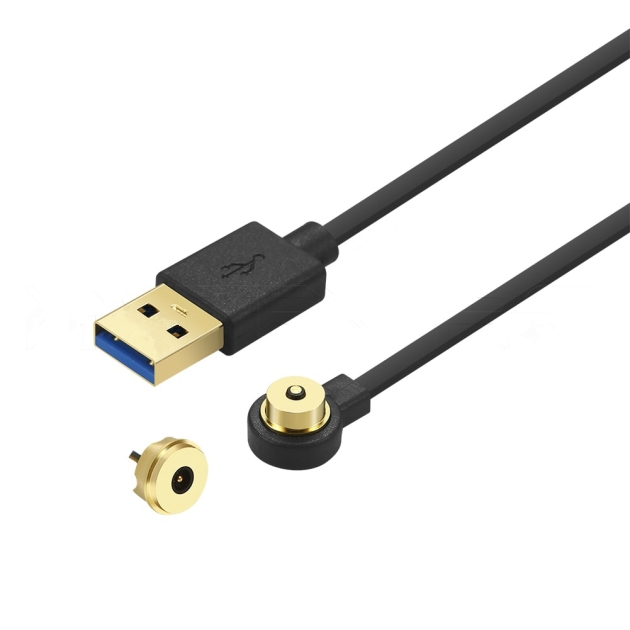

Fjærbelastede kontakter er praktiske. Jeg er sikker på at alle har sin egen legitime mening om Apple-produkter, men da jeg først brukte Magsafe-ladekabelen på mine venners bærbare datamaskin tilbake i 2008, ble jeg virkelig forvirret. Dette er genialt. Bare klikk den på, automatisk justering, enkel å bruke. Dette er hvordan ingeniørarbeid fungerer. Gjør små endringer på etablerte produkter som gir brukerne denne wow-effekten og gjør dem til lojale merkevarekunder.
Pogo pin-kontakter gir ofte denne brukeropplevelsen forbedring. Spesielt når det gjøres på en måte som automatisk justerer dem til enheten.
3. Riktig kontakt for liten plass
De fleste kontaktene er enten store og stabile, eller små og skjøre. Pogo Pins kombinerer begge fordelene i ett produkt. De kan være usedvanlig små mens de overlever opptil 1 million kompresjoner. Dette er på grunn av deres spesifikke fjærdesign som beholder størrelsen og stabiliteten. En stanset flatfjær øker belastningen på bøyehjørnet mens en spiralfjær har en jevn kraftfordeling under kompresjonen. Dette gjør det mulig å lage mindre design.
4. Hvorfor Pogo Pins er den mest holdbare kontakttypen
Fjærbelastede koblinger er ekstremt holdbare. I motsetning til alle andre koblingstyper, er pogo-pinner vertikalt komprimert. Denne ene retningskompresjonen av alle deler reduserer slitasjen på hver del betraktelig. Problemet her er at når du setter inn en kontakt, riper to metallplater på hverandre. Dette vil forringe den ytre pletteringen over tid og redusere strømbæreevnen. Denne effekten er sterkere når en bruker kobler til kontakten med større kraft. Dette kan imidlertid ikke skje med pogo-pinner, da de eneste friksjonselementene er samspillet mellom stempelet og fatet. Denne friksjonen genereres gjennom den interne fjærkraften som er begrenset og spesifisert av ingeniøren.
5. Kobling med høy toleranse
Ingen annen kontakttype har så høy vandring som tilfellet er for pogo pin-kontakter. Dette gir ingeniører og brukere en enorm frihet ved bruk av kontakten.
Små produksjonsfeil kan kompenseres av arbeidsreisen. Kontaktene som brukes inne i telefonen hvor små flate fjærkontakter som berørte kontaktene til fingeravtrykksensoren, var montert på bakdekselet på telefonen. I varme områder utvidet plasten på bakdekselet seg og løftet kontaktputene vekk fra kontaktene. Dette kunne vært unngått ved å bruke en kobling med lengre vandring, som gir større toleranse for slike materialdeformasjoner.
6. Enkel monteringstilkobling
En av hovedhensynene ved utforming av en enhet er monteringen. Å gjøre manuelle tilkoblinger er dyrt og krever mye arbeid. Med en kort-til-bord-kontakt som bruker pogo-pinner, er det ingen manuell justering nødvendig. Deler kan raskt monteres mens
har stor fleksibilitet når det gjelder monteringsrekkefølge. Dette gjør pogo-pins til et stadig mer populært valg. Med pinner som skrupinnen kan ingeniører til og med kombinere montering og tilkobling samtidig.
7. Stabil strømflyt
Det siste punktet er den ekstraordinære stabiliteten til strømstrømmen. Pogo Pins kan utstyres individuelt med spesifikke fjærkrefter og design. Når fjærkraften økes, presses stempelet mer stabilt mot tønnen inne i tappen. Dette resulterer i en bedre ledningsevne. Ulike design som balldesign og High Current Pogo Design fører også til en forbedring i strømflyten. Nøkkelen her er å maksimere antall kontaktpunkter mellom stempelet og sylinderen for å redusere sjansen for en midlertidig frakobling. Under en frakobling kan hele strømmen flyte gjennom fjæren som kan forårsake en smelting av fjæren og til slutt føre til svikt i stiften.
